Autorama: 4 – Construção do Acelerador
Nesta etapa do projeto os estudantes reunidos em equipes, discutem e apresentam suas propostas de construção do acelerador.
As propostas são registradas (anotadas no caderno) e em seguida passam à construção (“mão na massa”).
Abaixo, os estudantes registram as tarefas dessa etapa:
Bom trabalho!!!!
Deixe um comentário
Você precisa fazer o login para publicar um comentário.
44 Comentários
Apesar dos primeiros aceleradores de autorama serem resistivos, hoje é muito mais interessante usar um controlador PWM – Pulse With Modulation para essa função.
Apresento a seguir o link para um vídeo explicativo (Youtube) sobre o funcionamento do módulo Mini Controlador PWM que aceita cargas de até 5 A e uma potência máxima de 90 W, o qual atende muito bem às nossas necessidades.
Depois de assistir ao vídeo, os estudantes reunidos em seus respectivos grupos de trabalho, devem discutir sobre o formato, ligações e maneiras para adaptar o controlador PWM ao acelerador manual do nosso autorama.
Bons estudos!
Prof. Benejsan.
Link: https://youtu.be/SM4UwAlx0zI

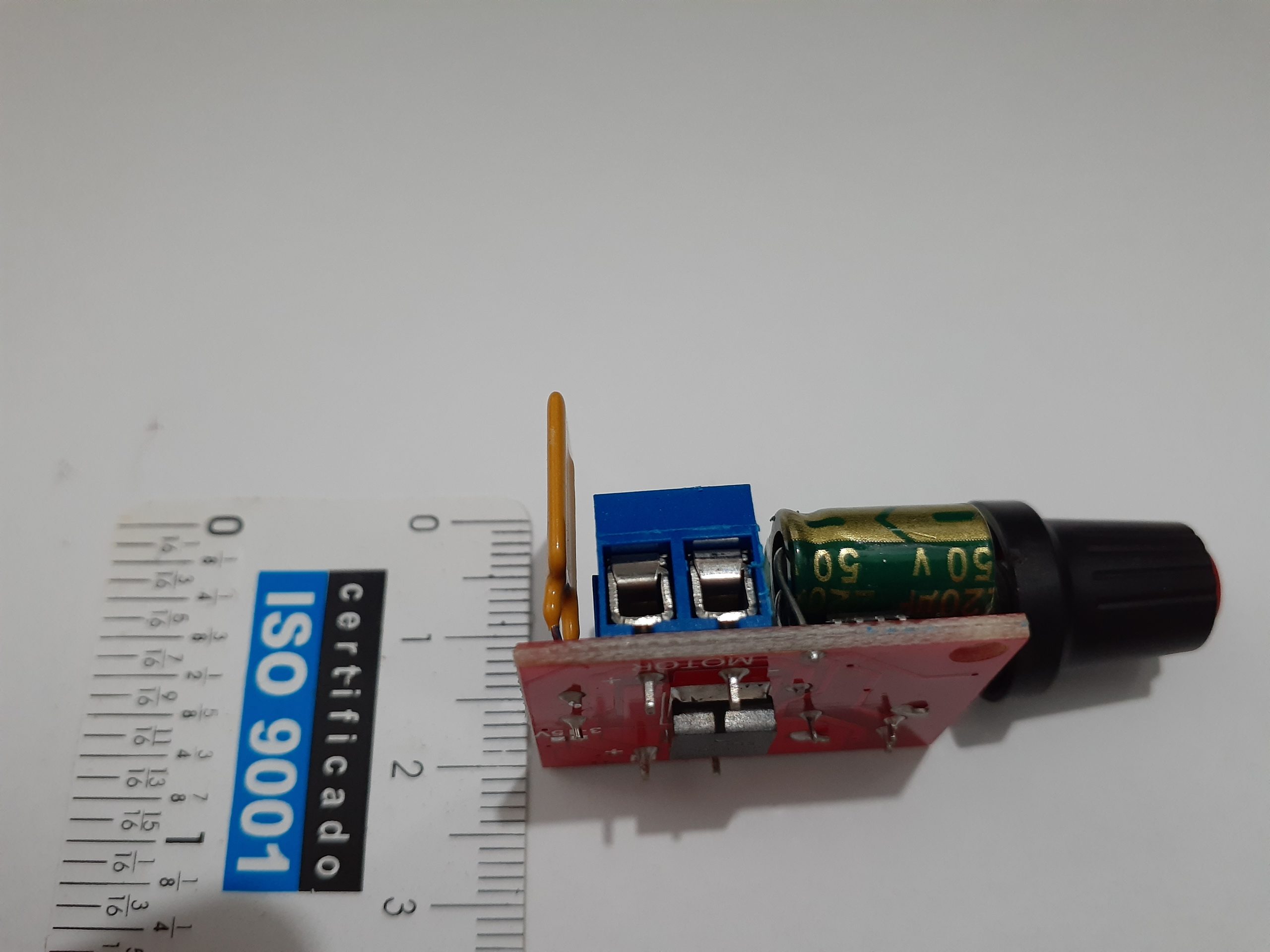

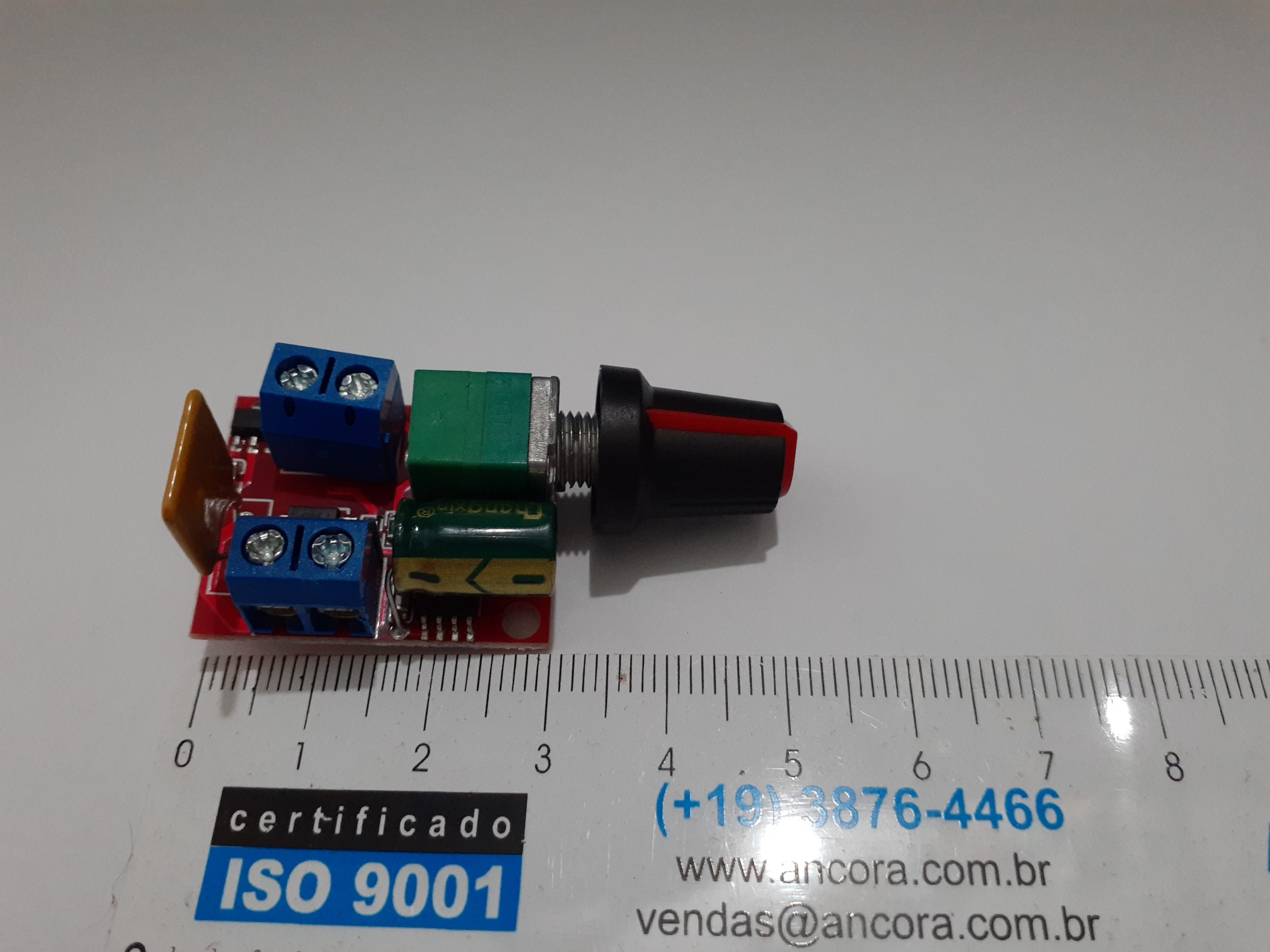

Controlador PWM – Medidas

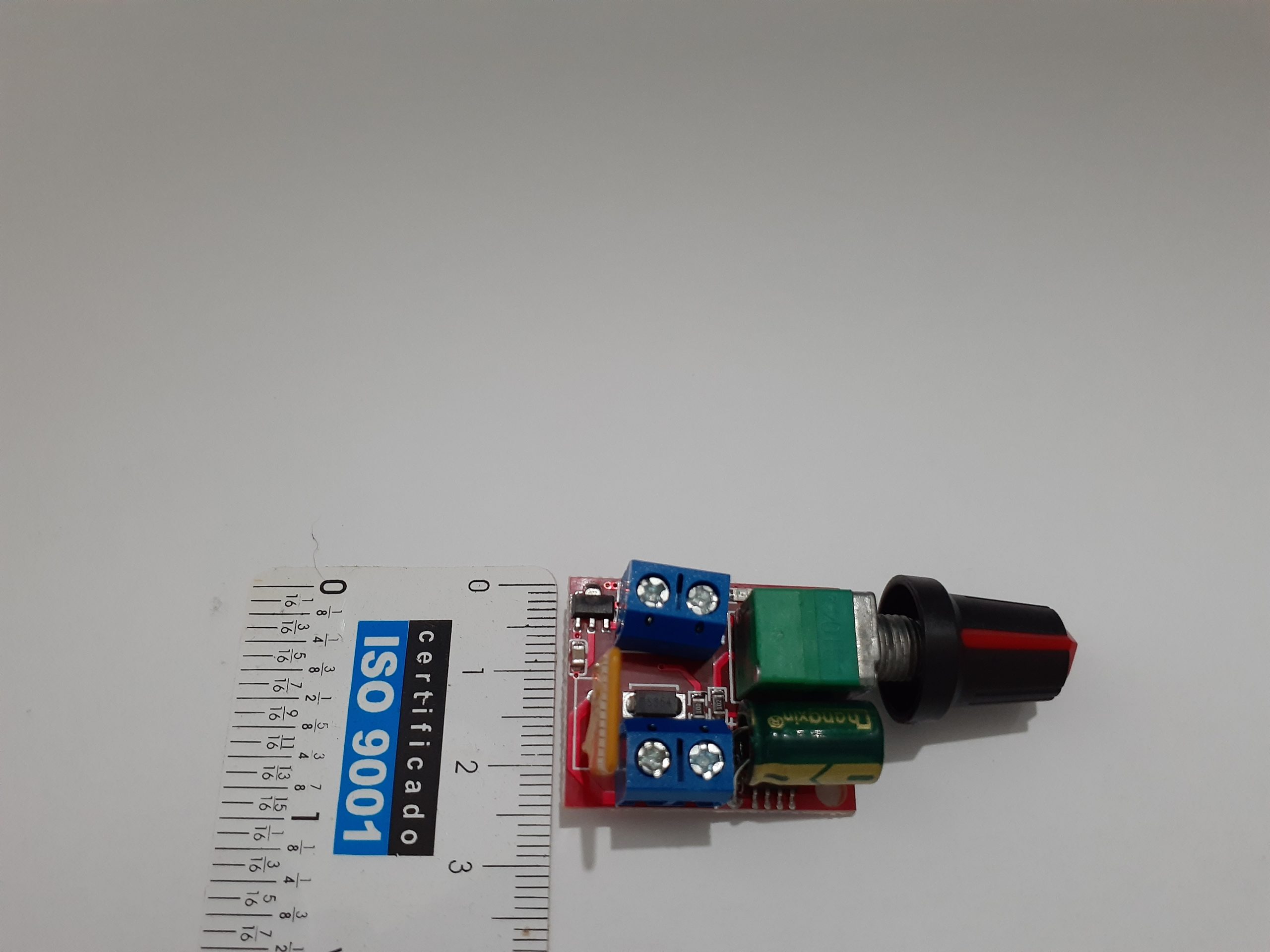

Controlador PWM – Medidas
Lukas Fellipy Mendes de Almeida
.
Controlador PWM – Medidas
Gustavo Rostelato Gineis
Gustavo Rostelato Gineis
Camila Martins de Oliveira
Felipe Leria de Oliveira

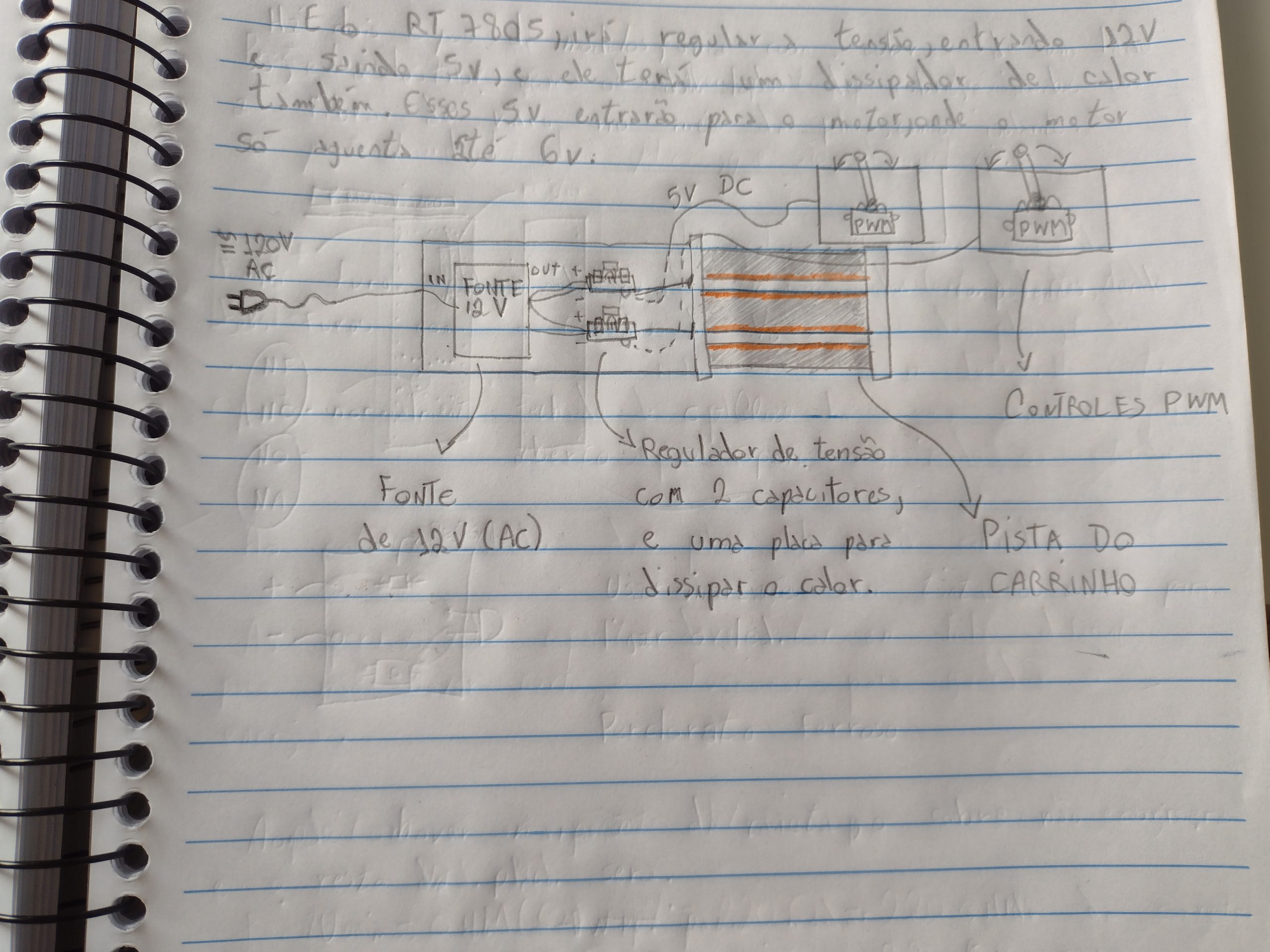

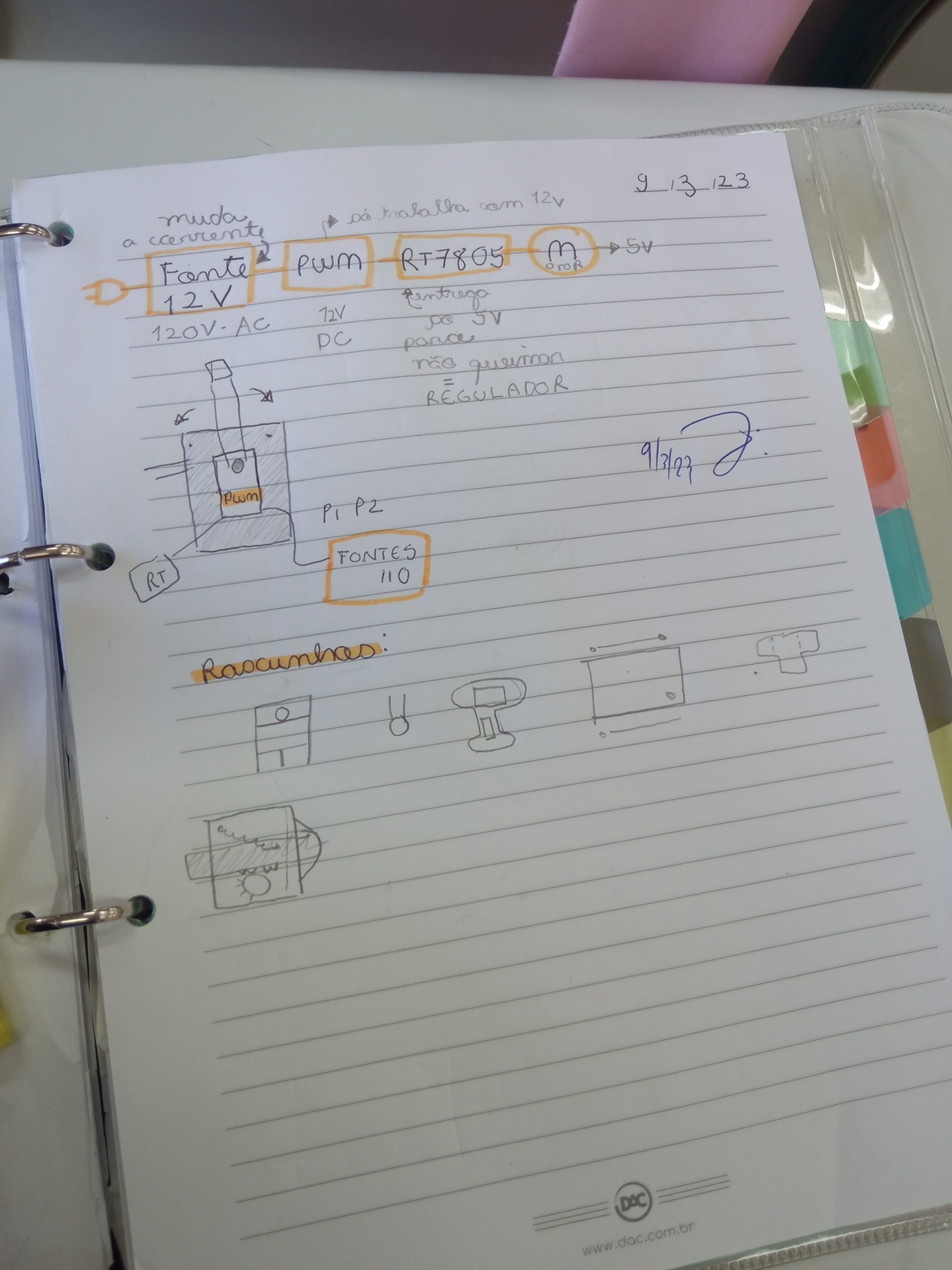

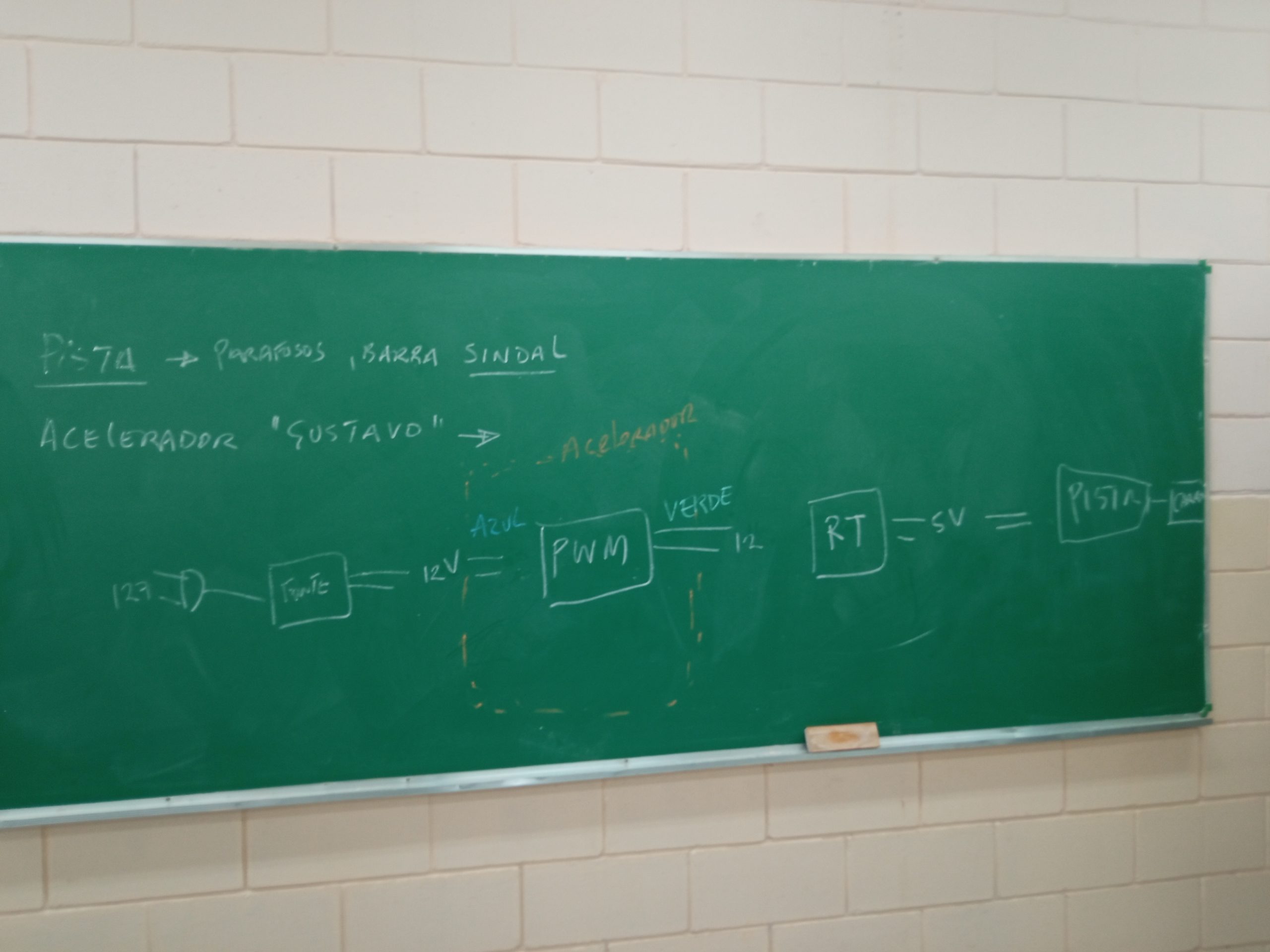

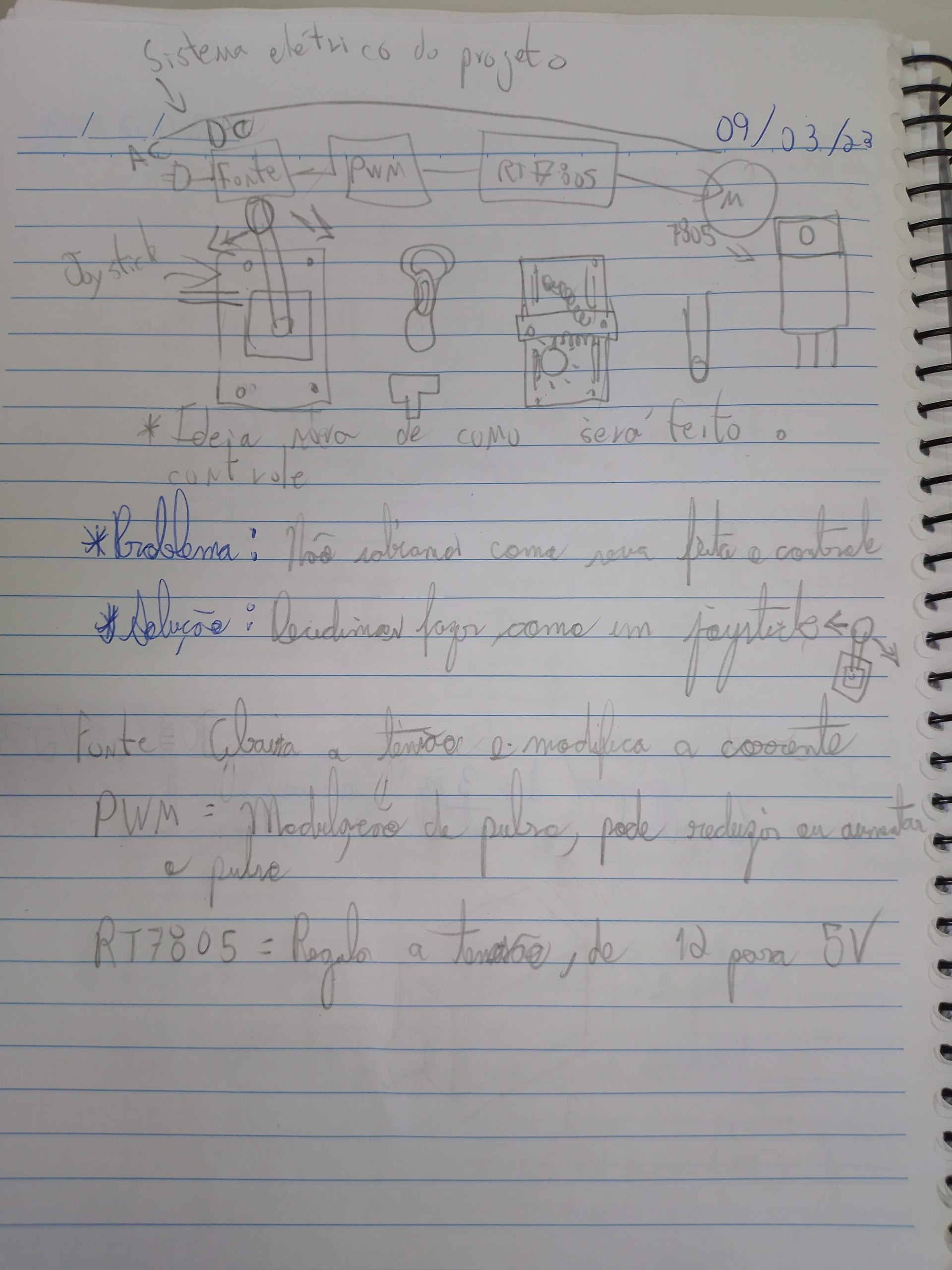

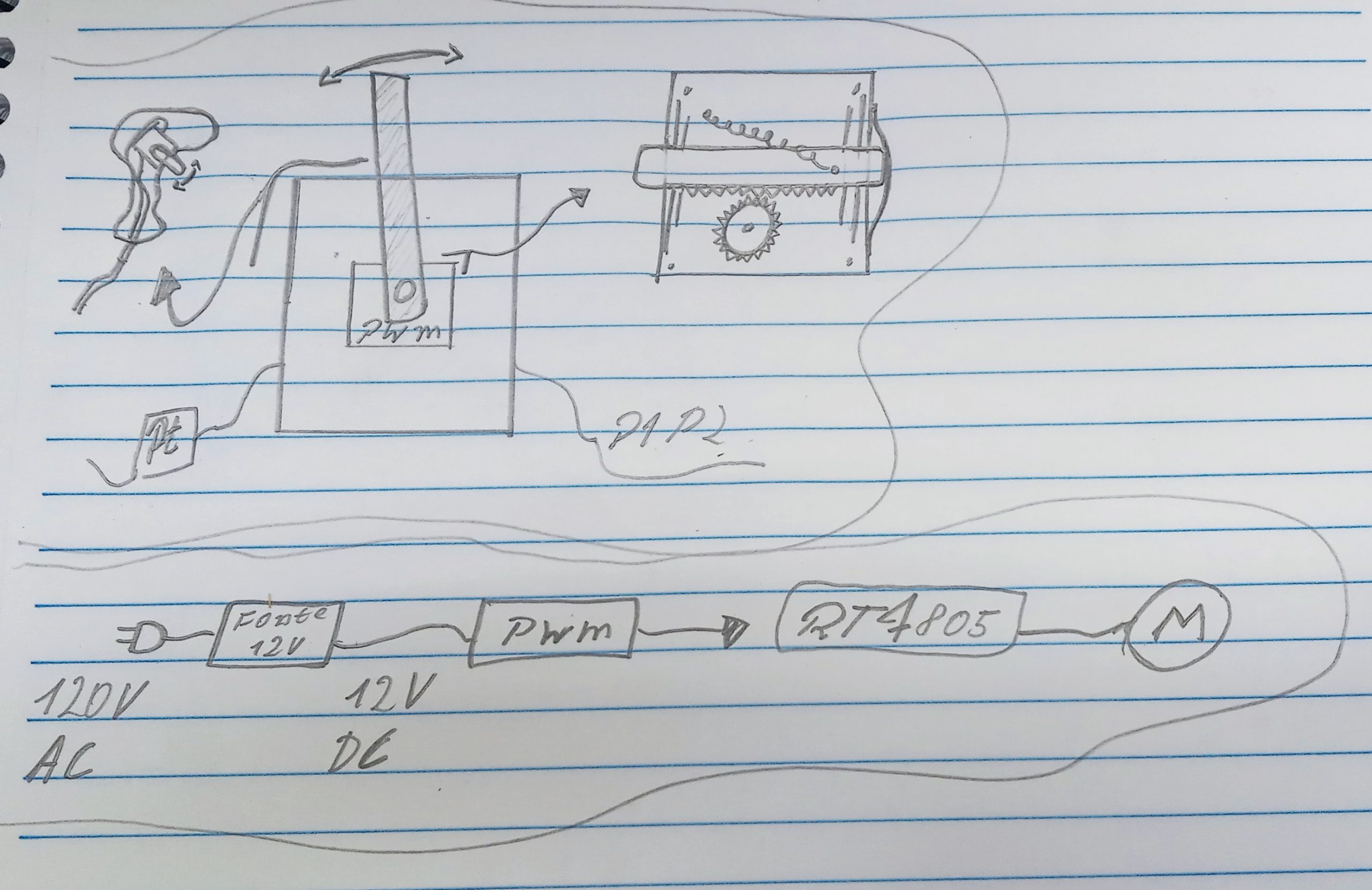

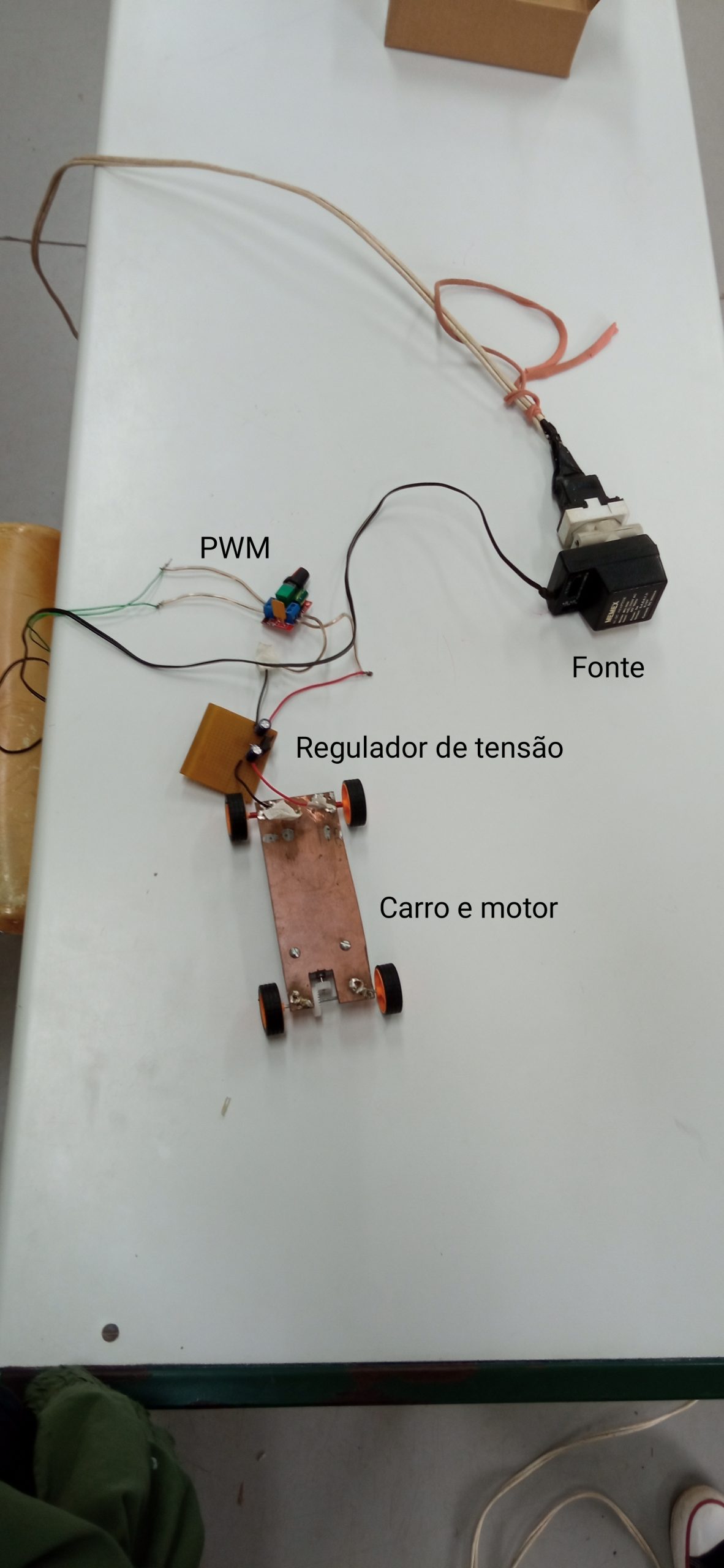

Circuito do Acelerador

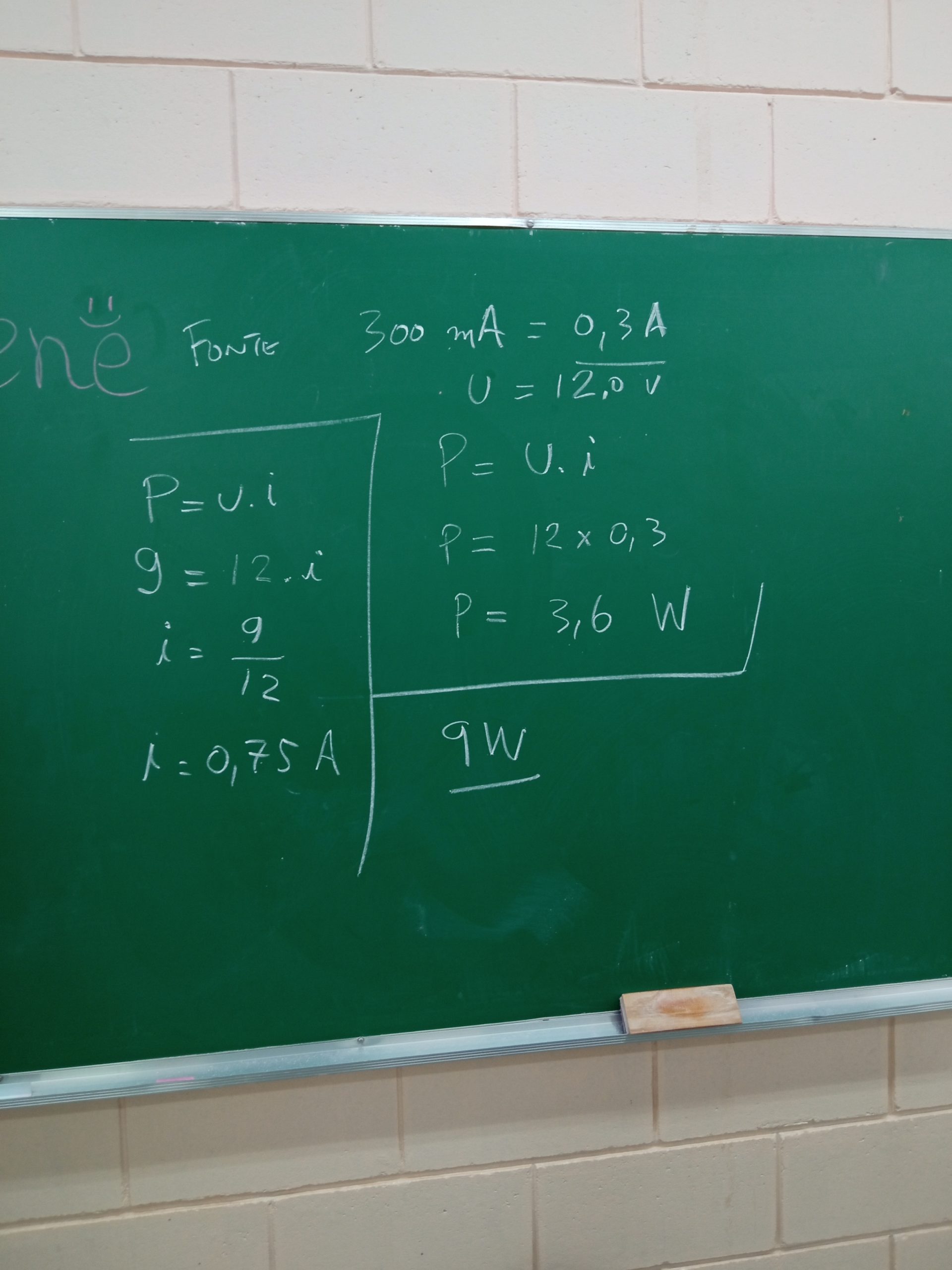

Usando a fonte de 300mA o motor não consegue empurrar o carro.
A potência é de 3,6W.
Como a potência máxima aceita pelo PWM é de 9W a corrente máxima para o circuito é de 0,75A.
Contrução do controle do autorama feita pelos alunos – foto 1

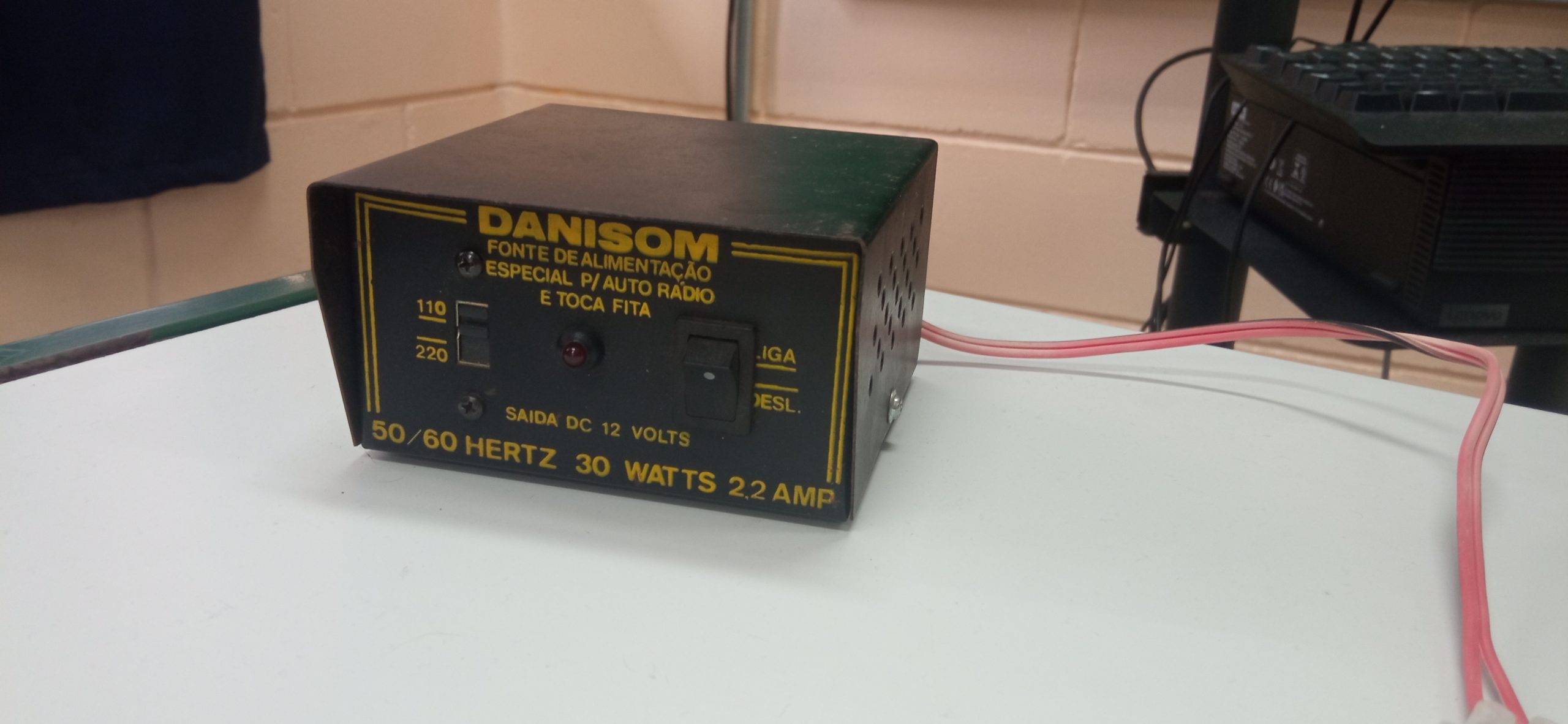

Teste com a fonte 2,2 Ampères
Vídeo do teste com a fonte de 2,2 Ampères.
Vídeo do teste do carrinho com fio
Contrução do controle do autorama feita pelos alunos – foto 1
pq tem uma versao censurada e uma não? vc é doidinha é ;——;
Foto 2
Foto 3
Contrução do controle do autorama feita pelos alunos – foto 1
Contrução do controle do autorama – Foto 1
Picture 2
Picture 3

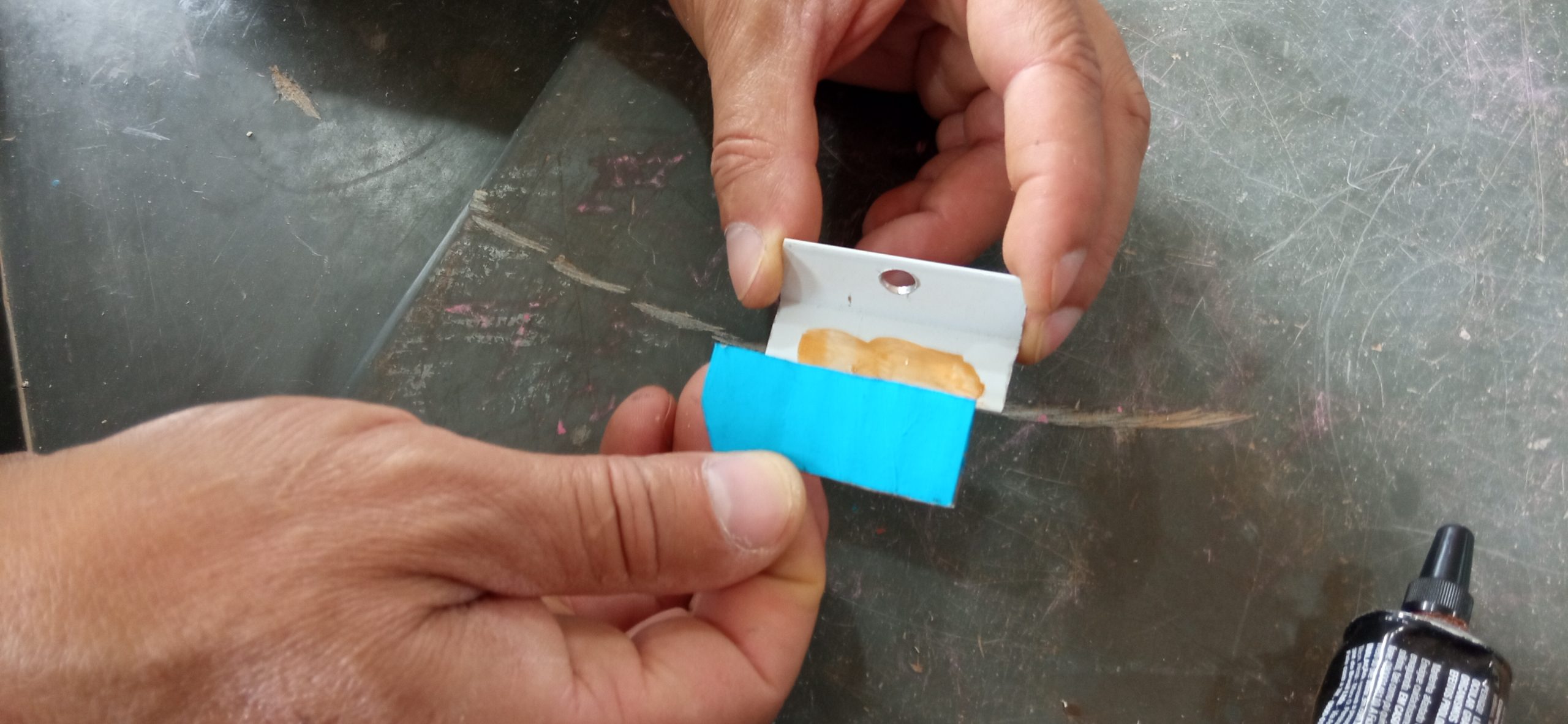

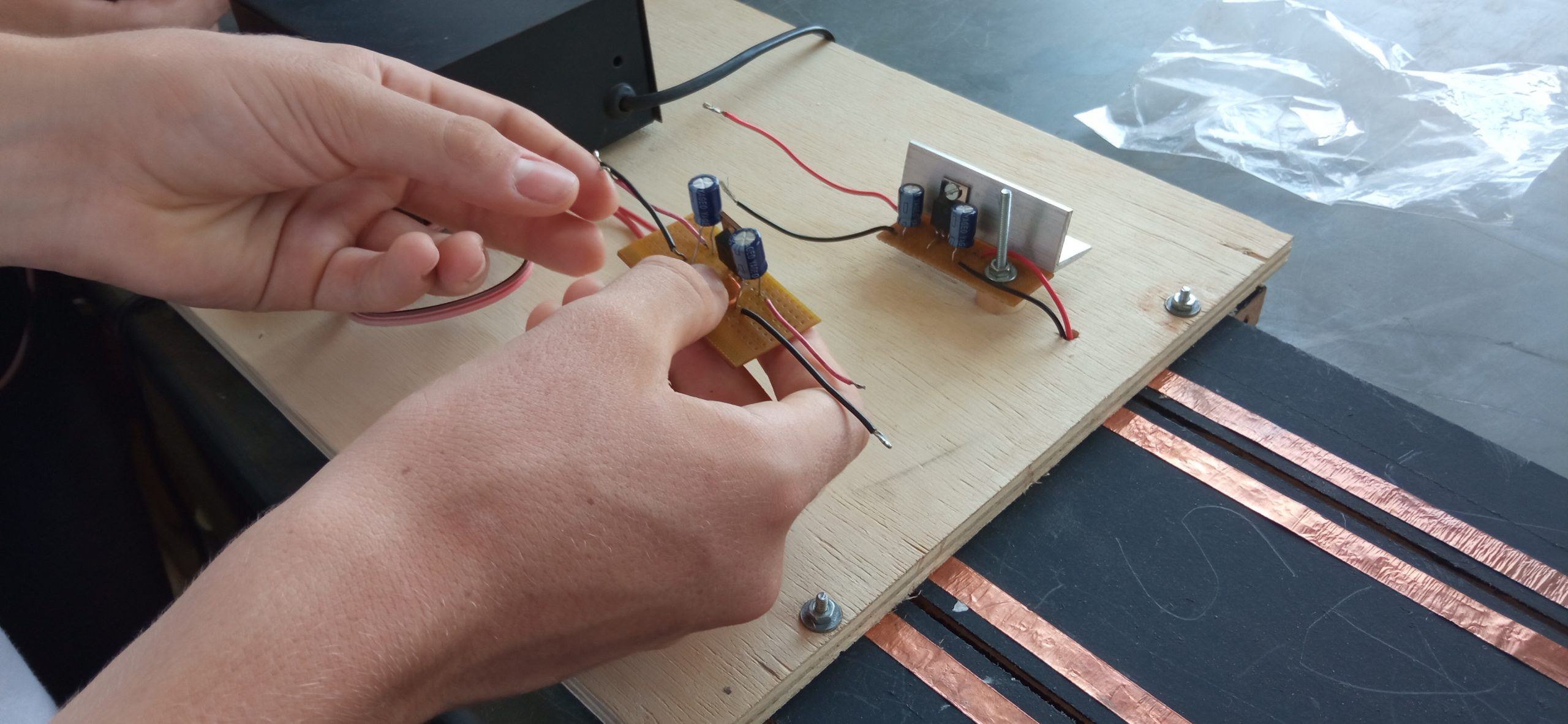

Fixando o módulo de controle de temperatura na placa

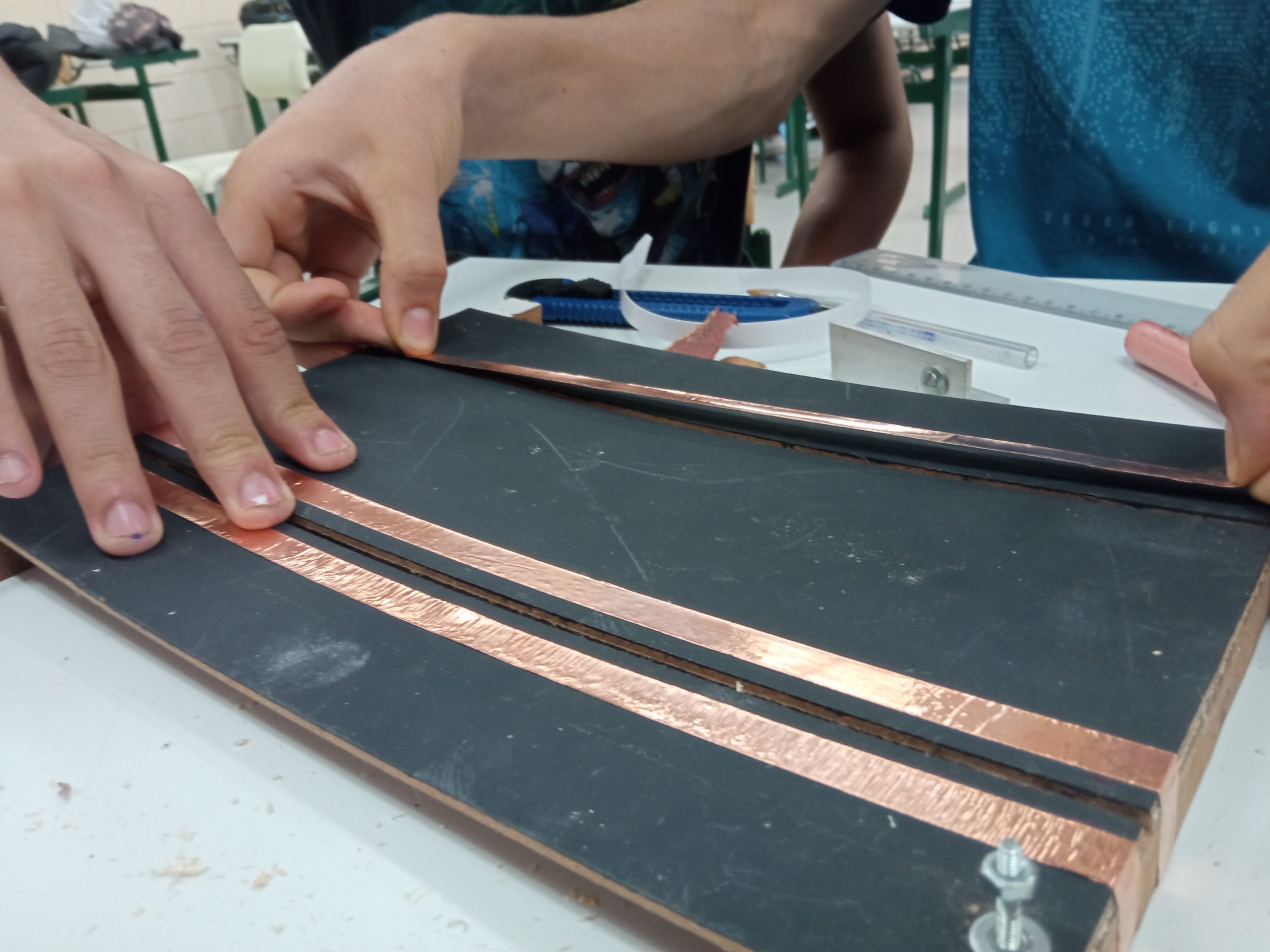

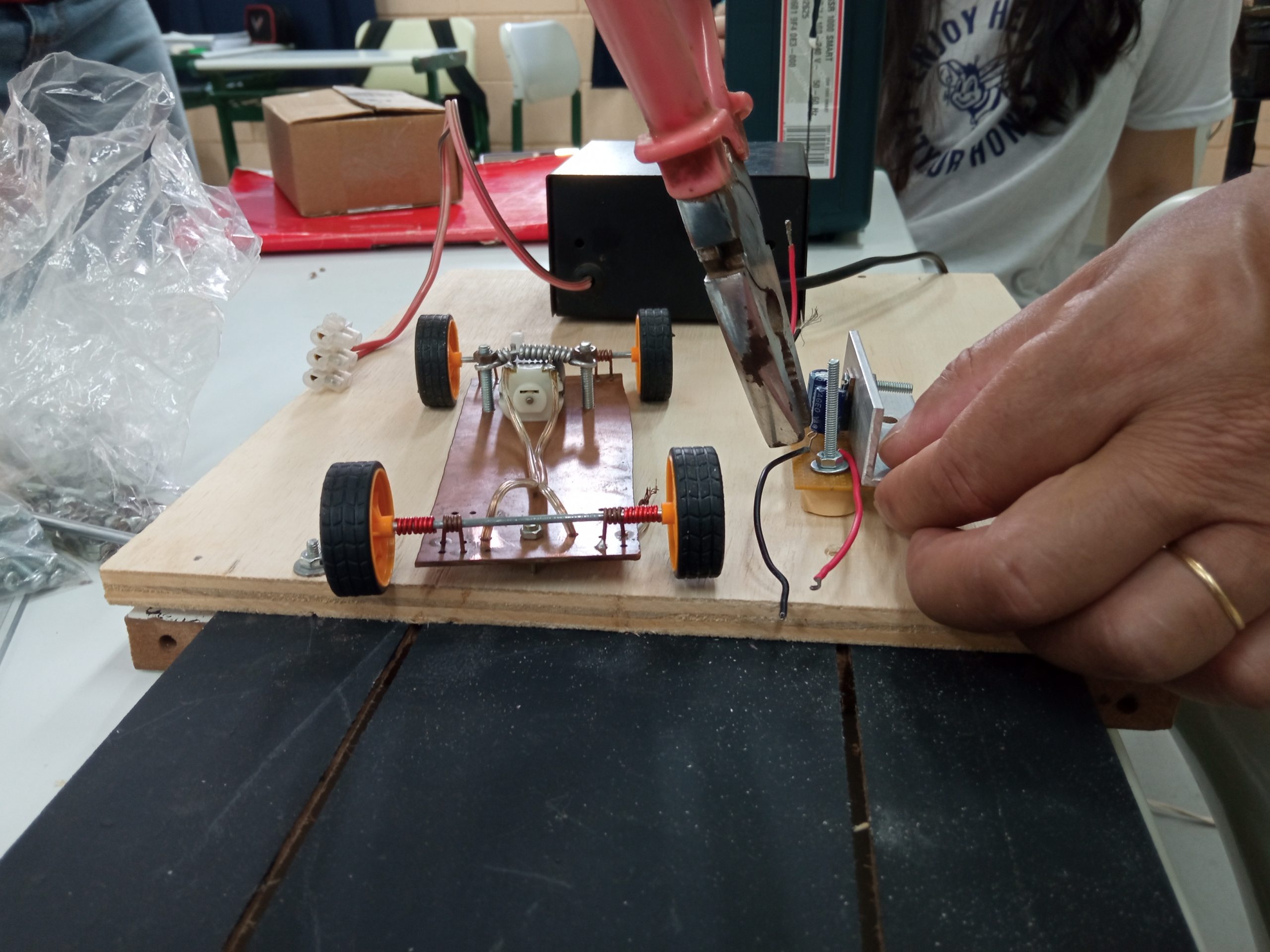

Colocando o cobre na pista
Fixando a pista no suporte

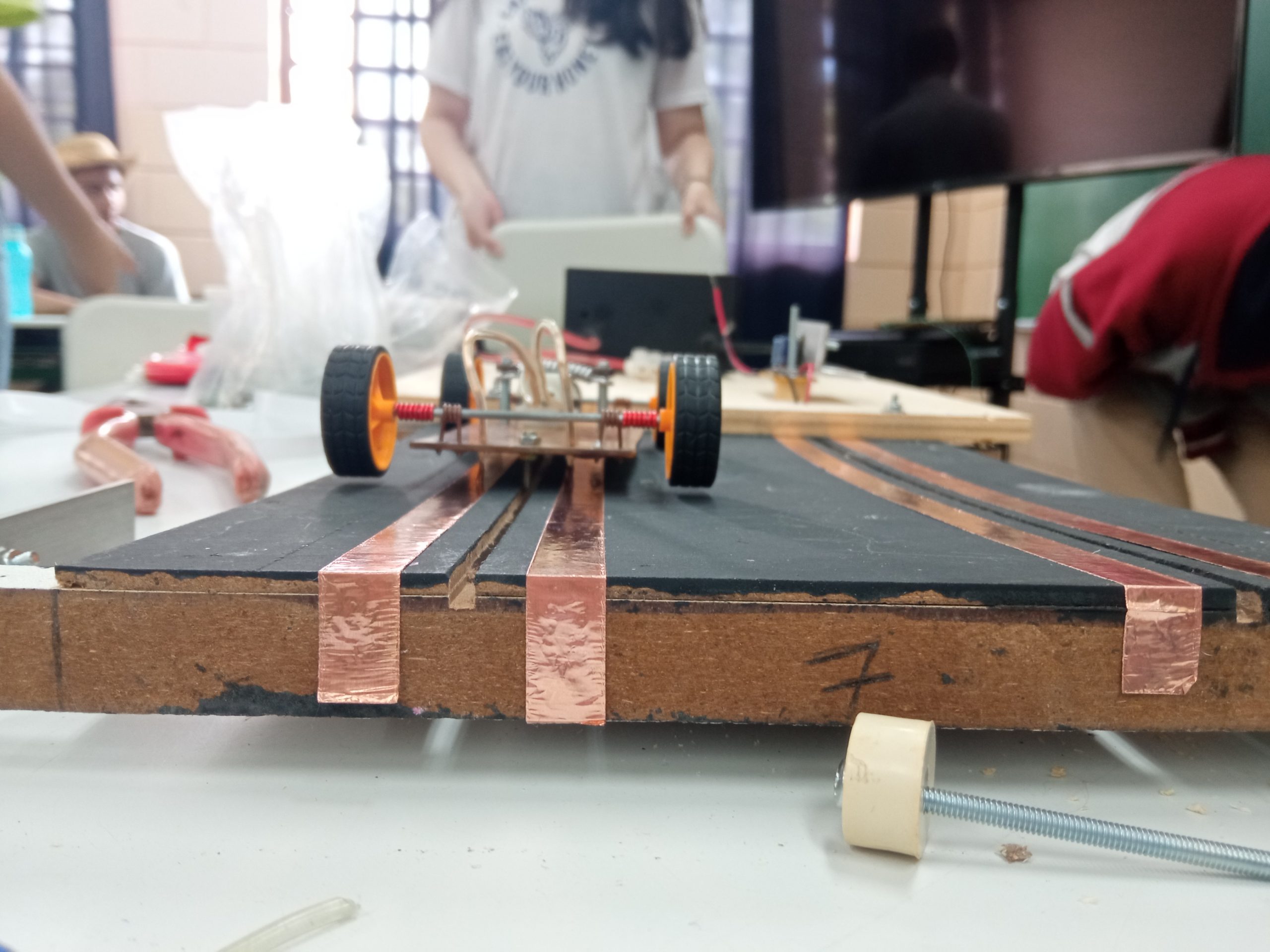

Escova em contato com o fio de cobre
Cerrando o acabamento do suporte

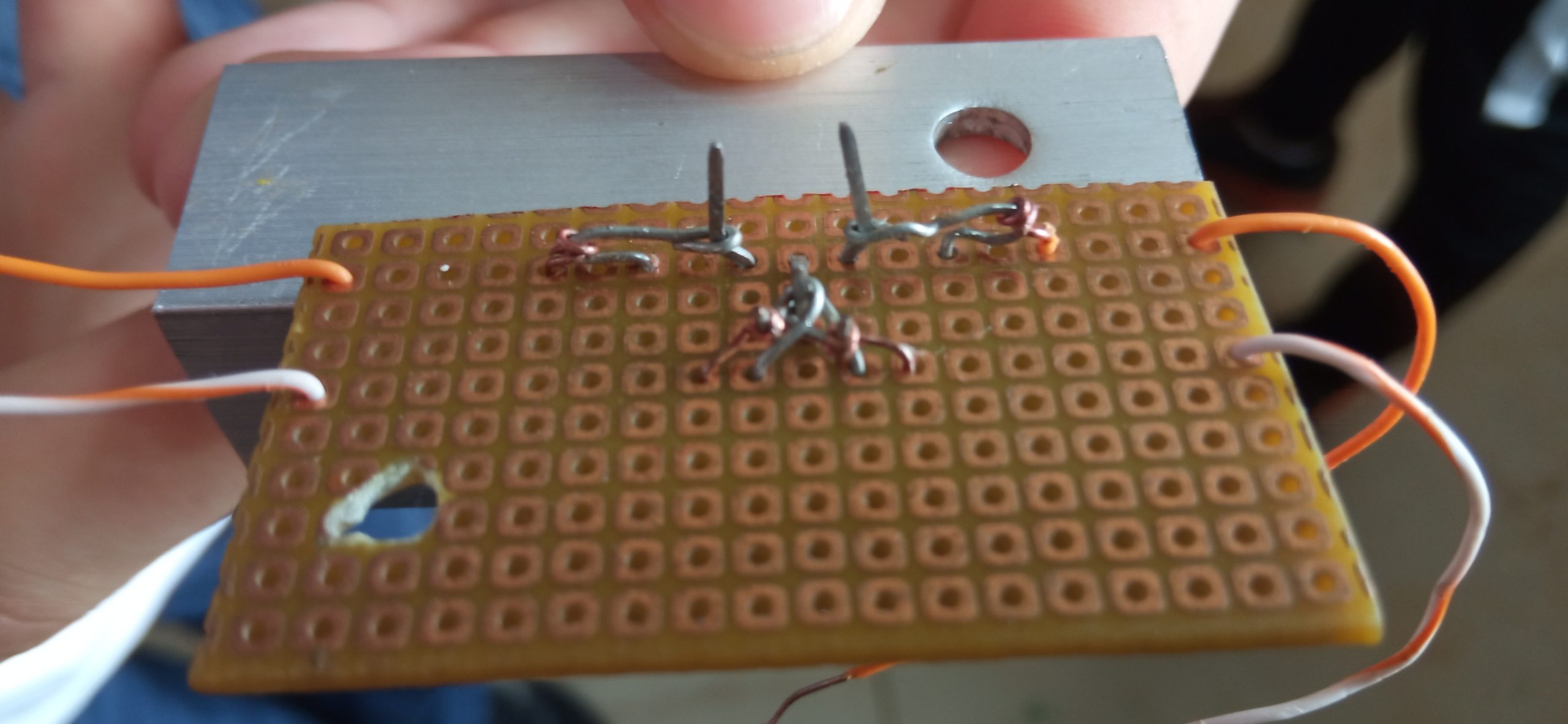

Soldando a placa
Foto 1
Cortando o cabo
Cerrando a peça

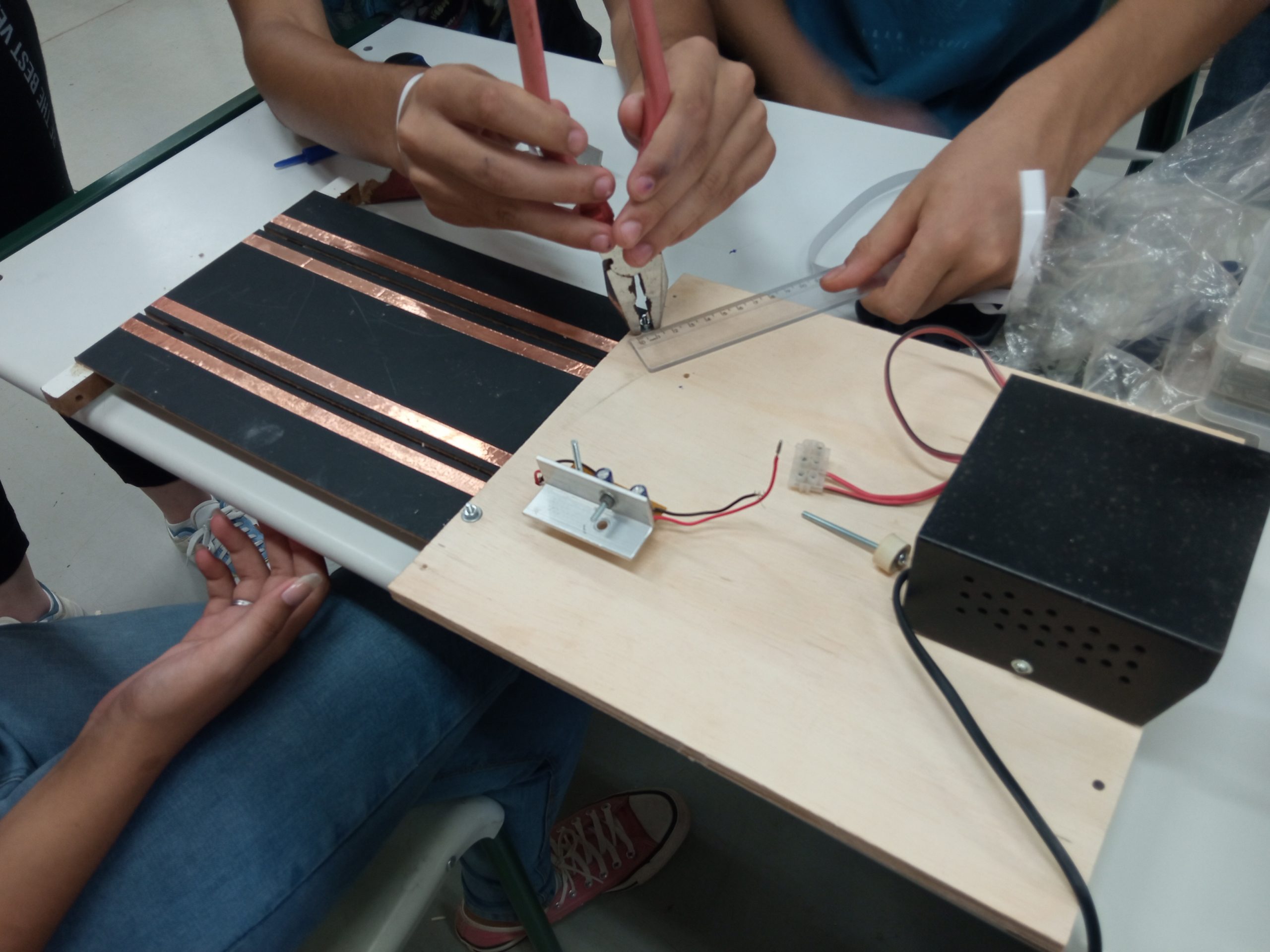

Medindo onde elas serão posicionadas
Cabeamento do acelerador
Entrada 12v positivo = azul
Entrada 12v negativo = azul e branco
Saída 12v positivo = verde
Saída 12v negativo = verde e branco
Base para o PWM

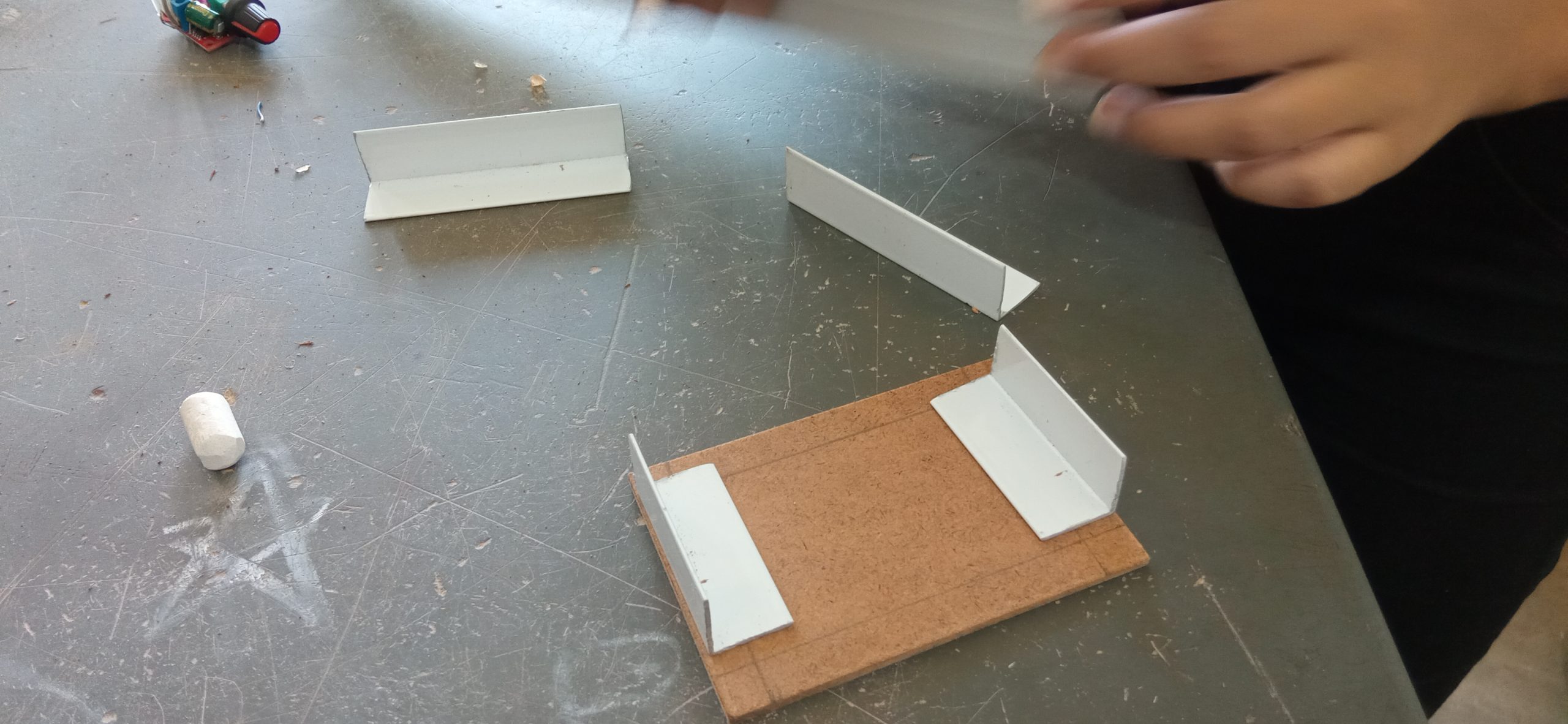

Montando a lateral do controle

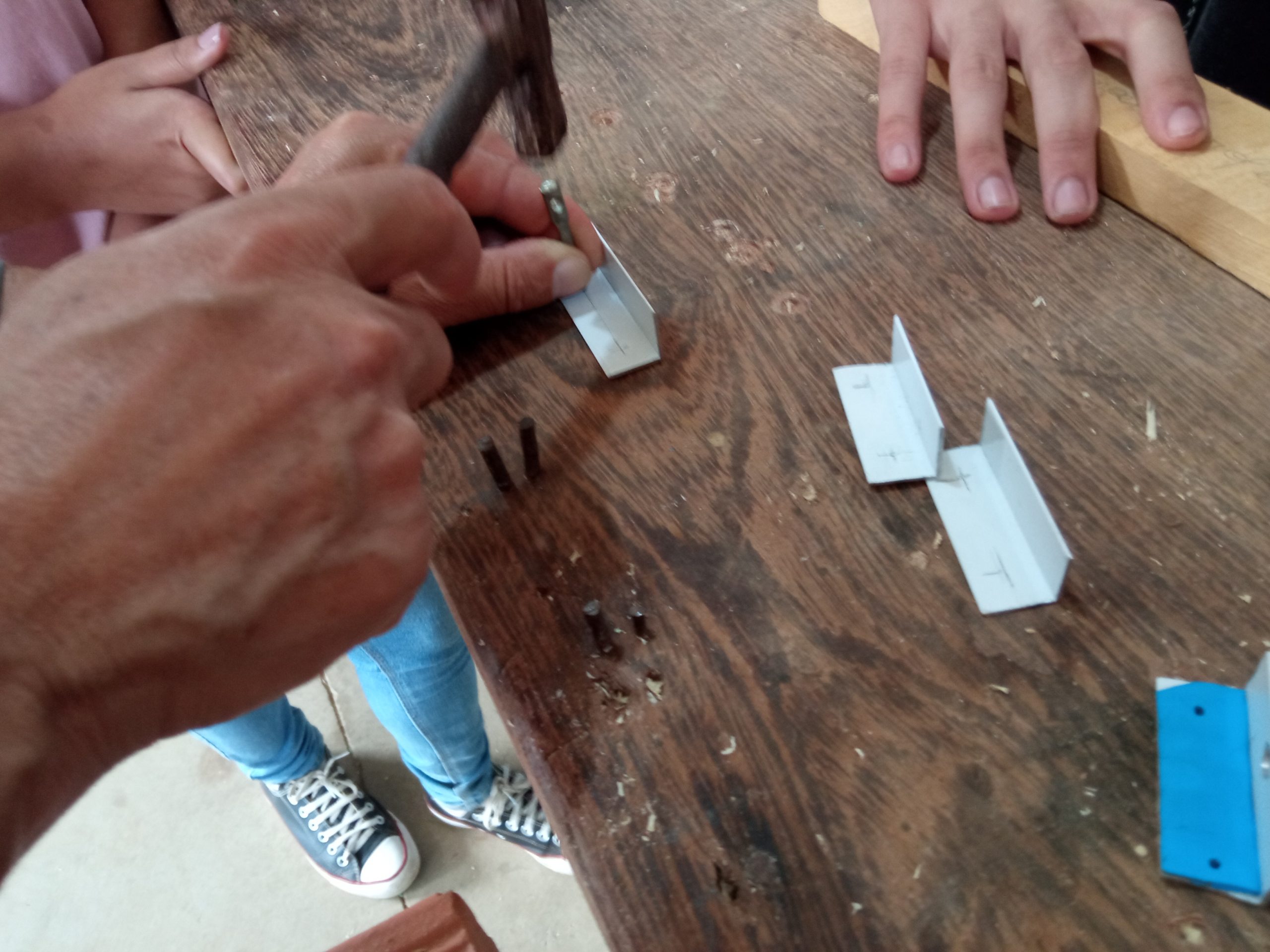

Parafusa para fixação das laterais do acelerador

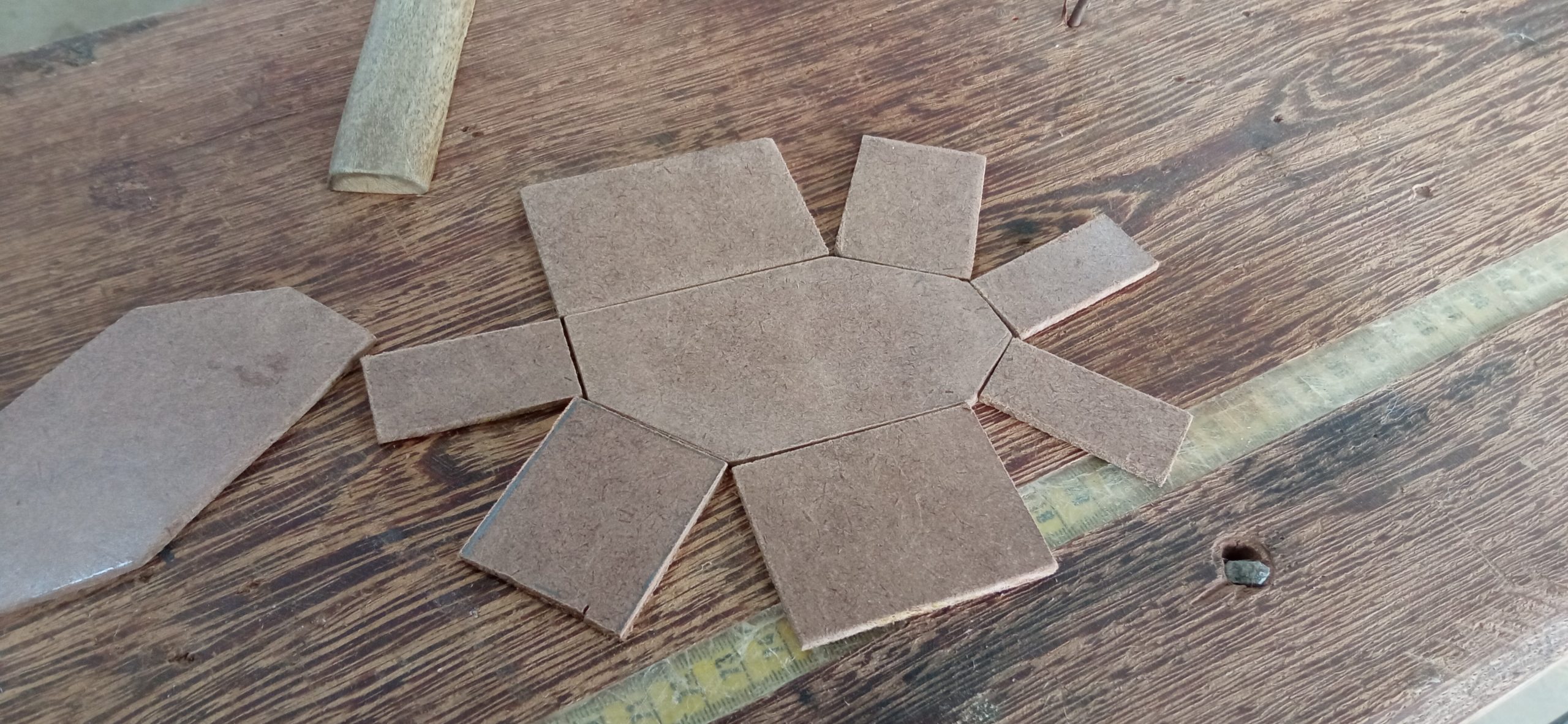

Peças da base do acelerador
Fixação da placa
Base do acelerador

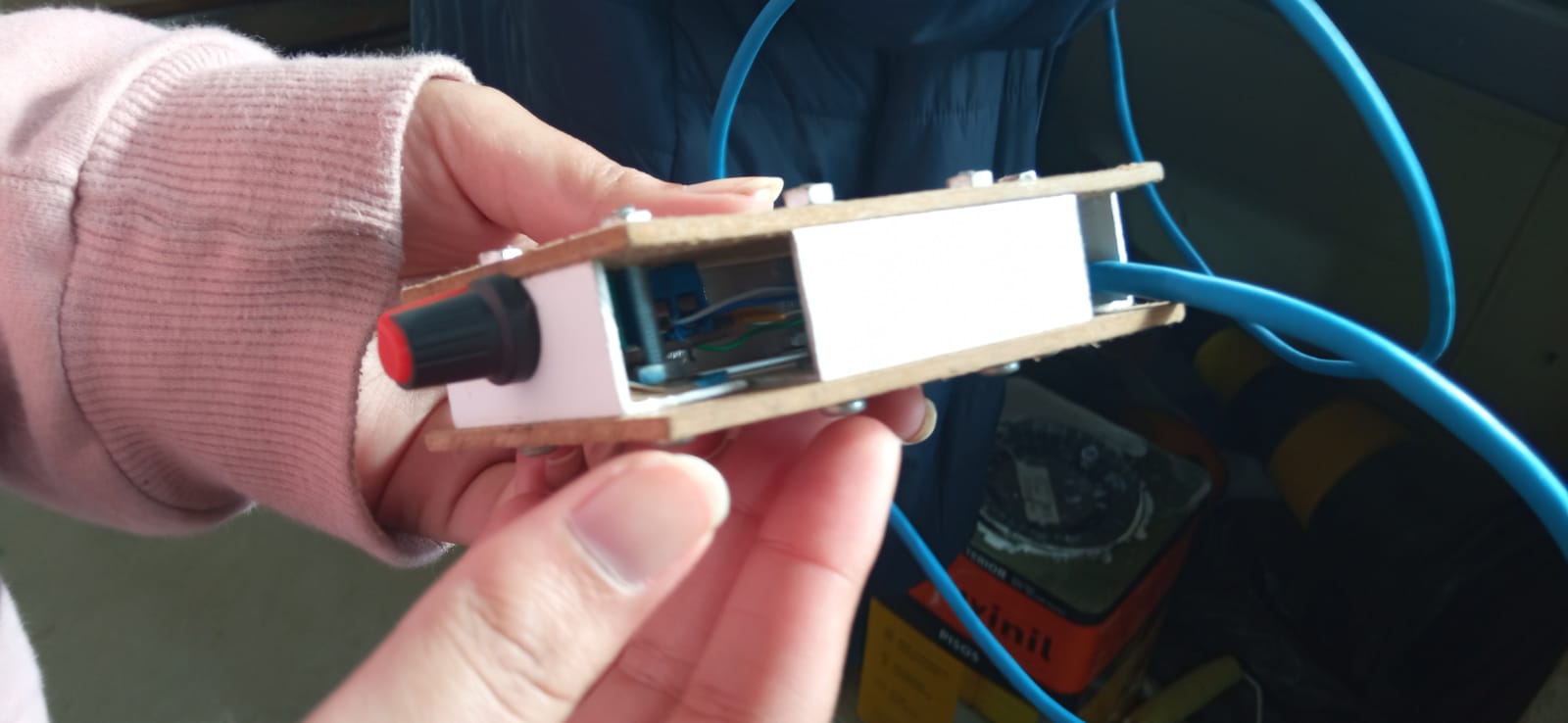

Acelerador Grupo 02 – Foto 01
Acelerador Grupo 02 – Foto 02
