Velha Ball: 4) Construção da matriz;
Nesta seção estão listadas as referências, pesquisas e experimentos realizados para construir a matriz.
Deixe um comentário
Você precisa fazer o login para publicar um comentário.
Nesta seção estão listadas as referências, pesquisas e experimentos realizados para construir a matriz.
Você precisa fazer o login para publicar um comentário.
35 Comentários

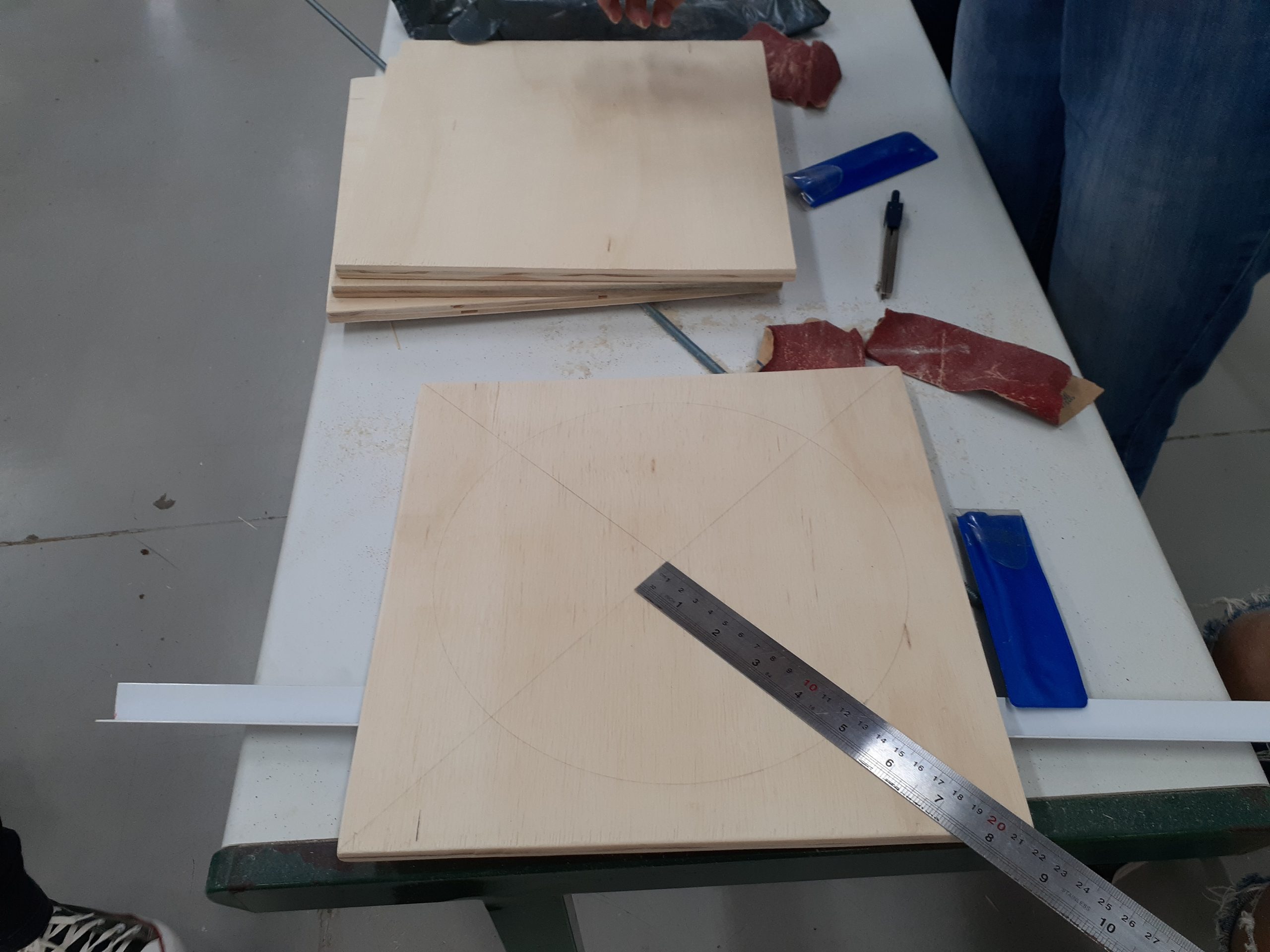

Cada uma das nove placas medindo 30 cm X 30 cm, foram confeccionadas em compensado de 10 mm ( 1 cm) de espessura.
Foto 02

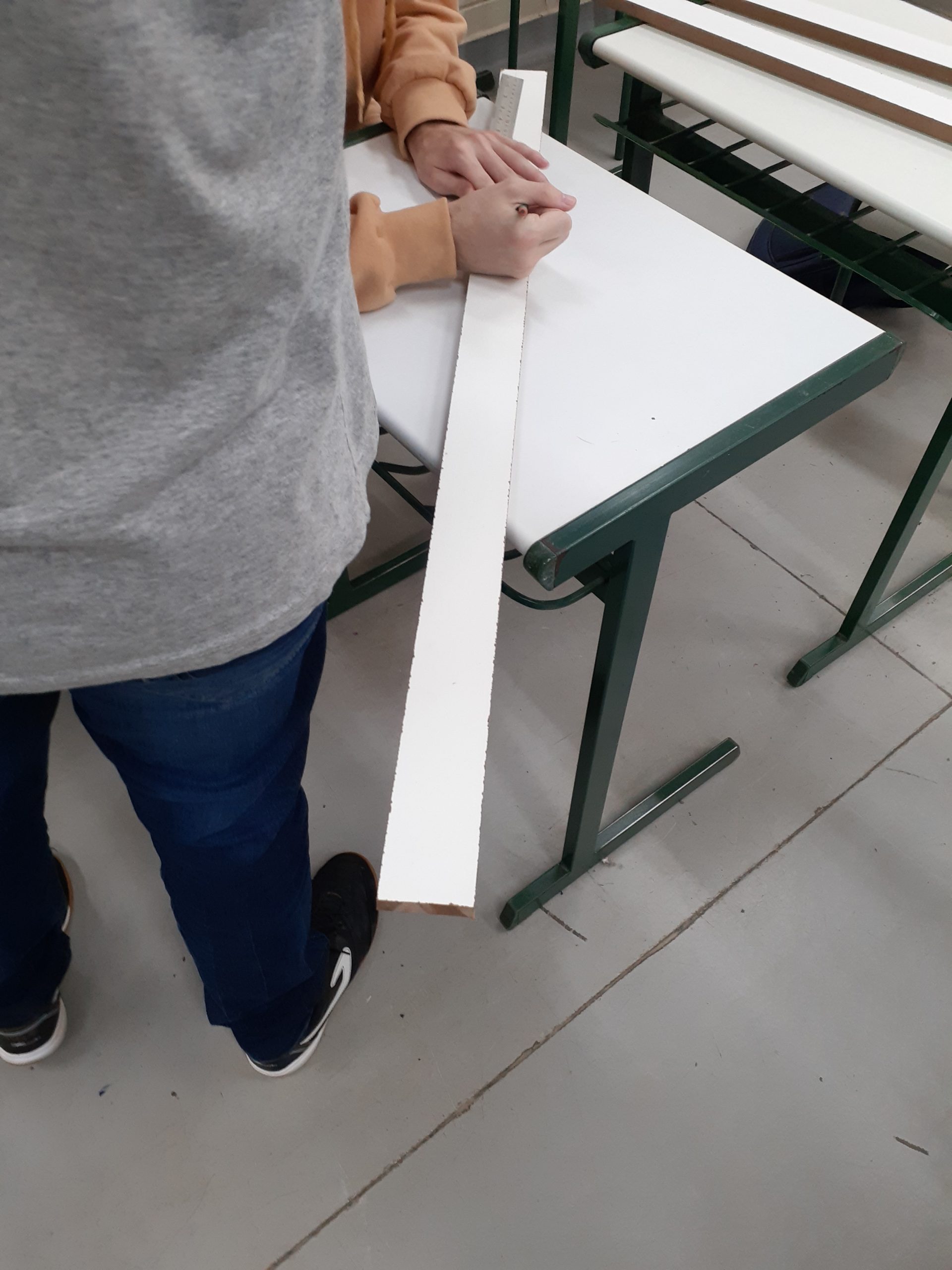

Foto 03. Marcação dos sarrafos.

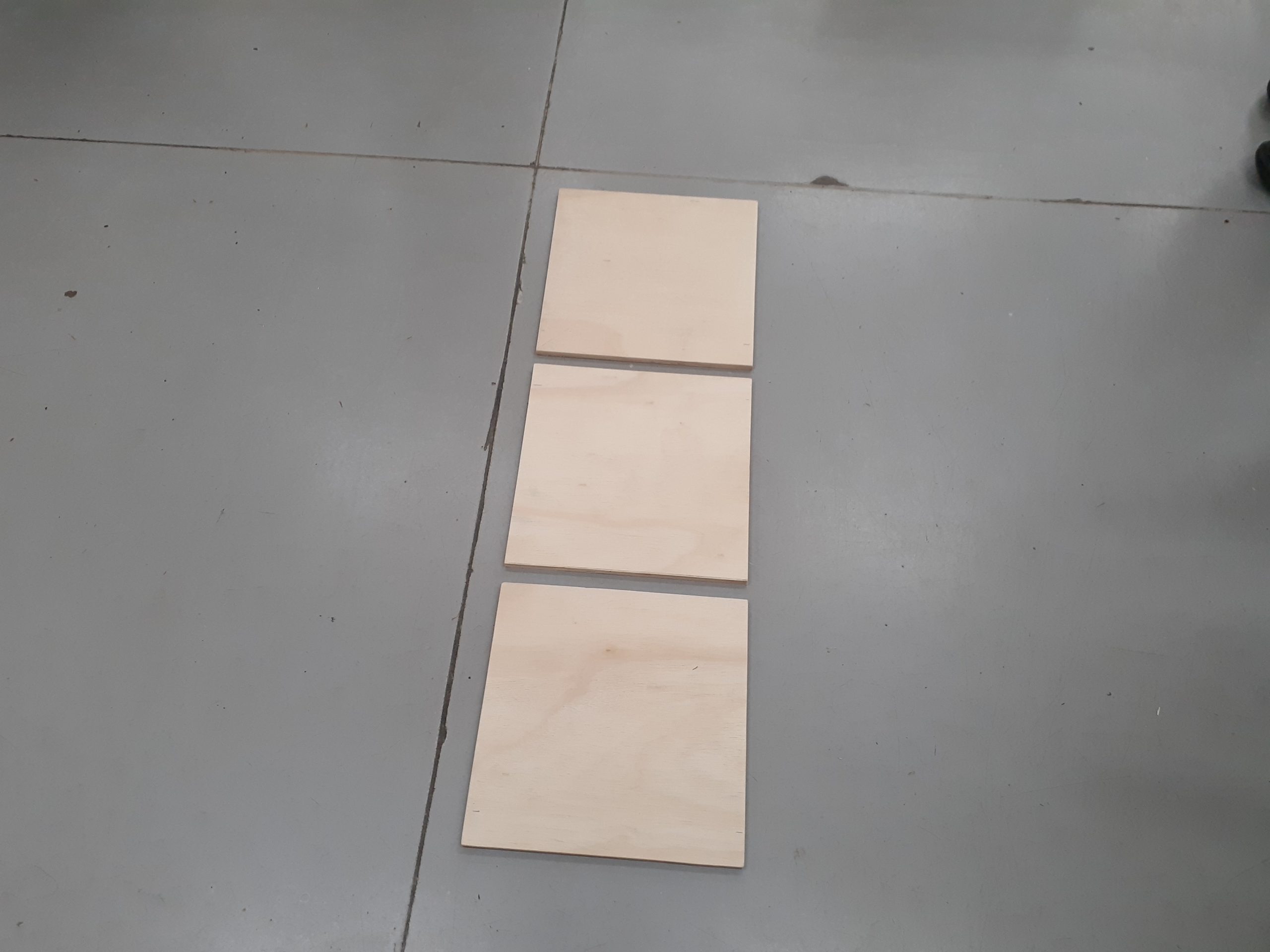

Teste visual de distribuição das placas.
Lixamento das peças.
Lixamento das peças. parte 2.
Explicações sobre fitas led. Parte 1.
Eletrônica e Tecnologia.
Tipos de fita de LED – 3528 x 5050 x 5630 x …
Explicações sobre fitas led. Parte 2.
Eletrônica e Tecnologia.
Fitas de LED RGB 5050 x 6803 x WS2812 x Yeelight x 3528

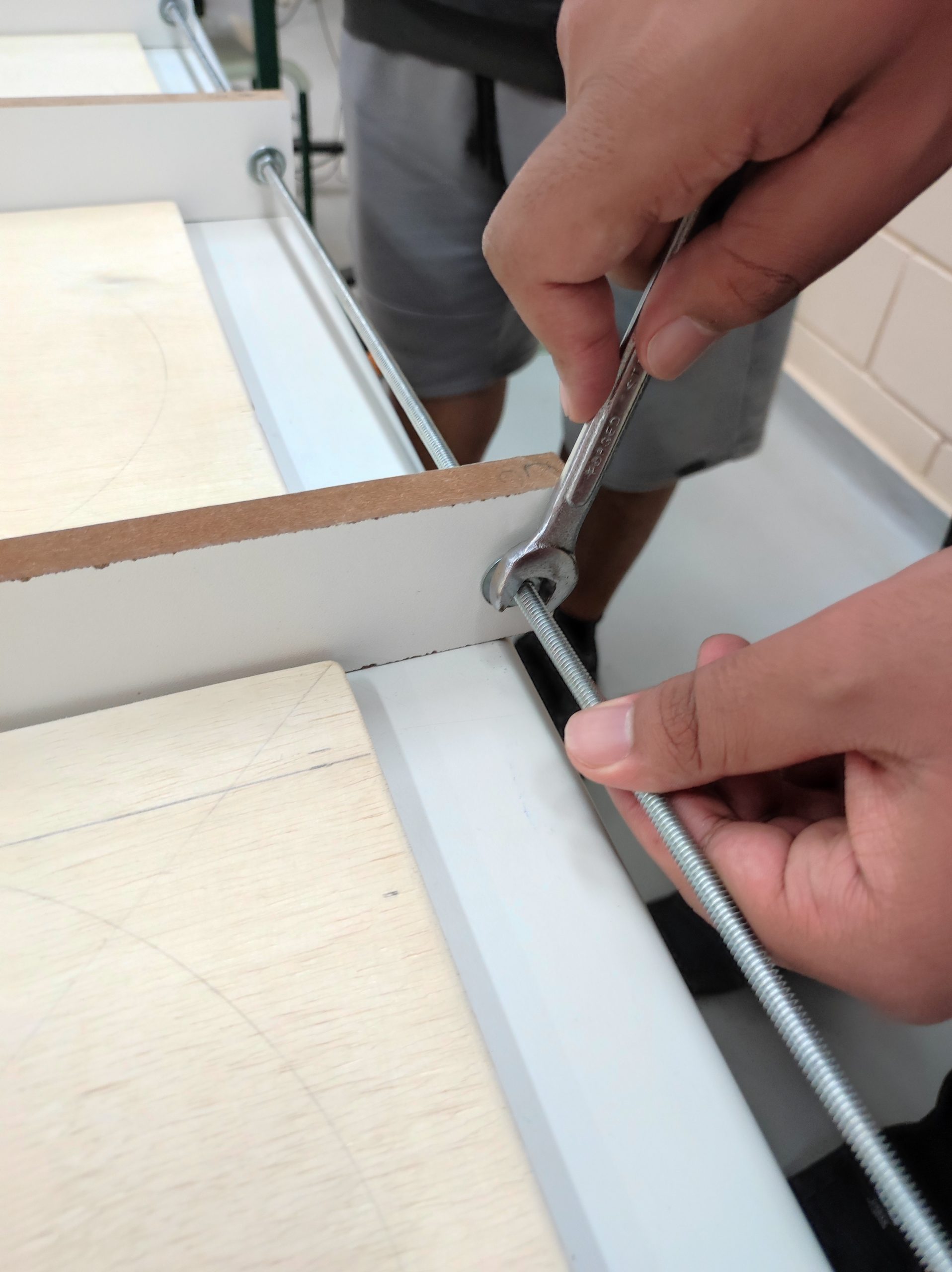

Montagem da estrutura
Primeiro manuseio com auxílio do professor

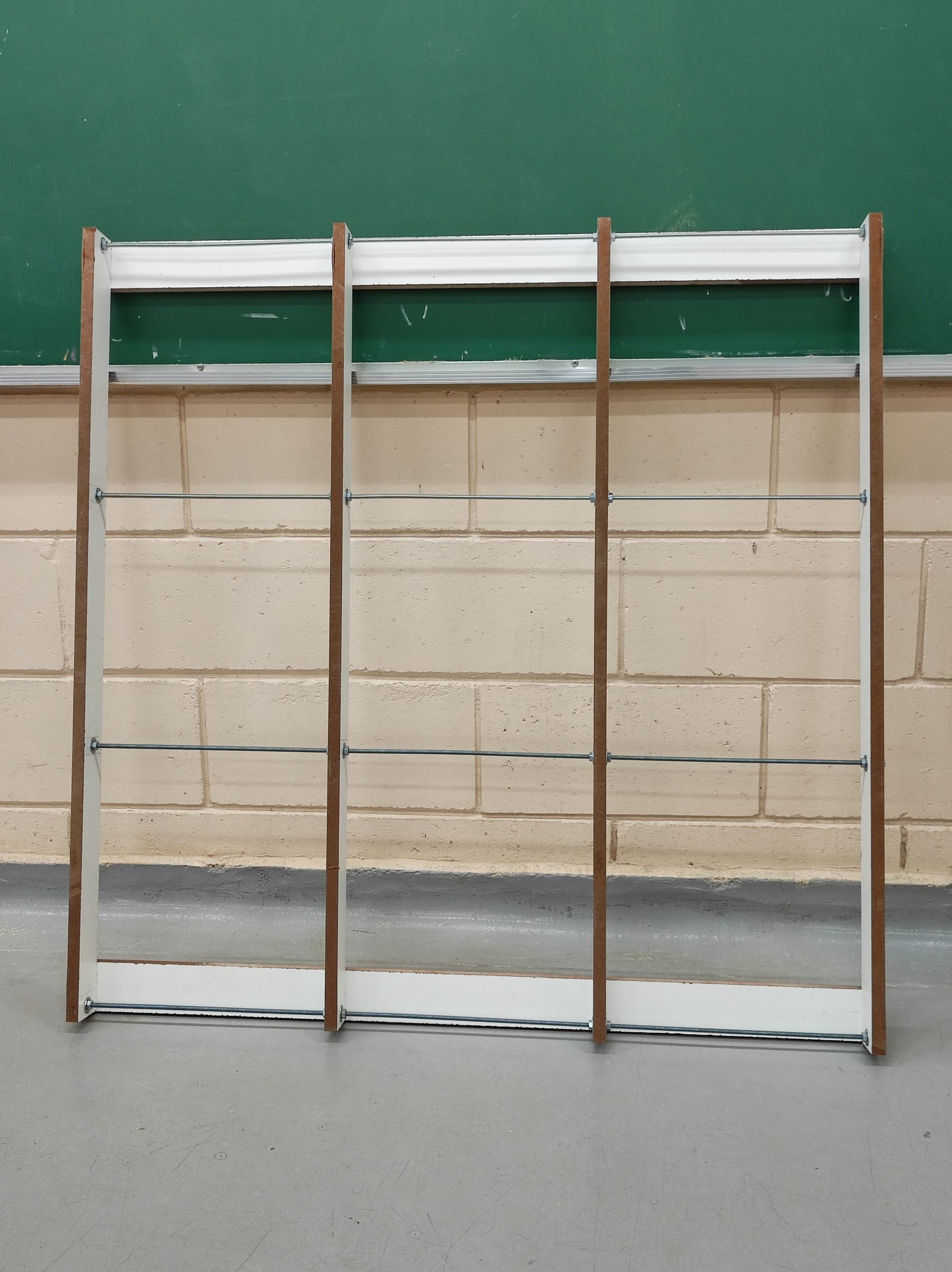

Estrutura

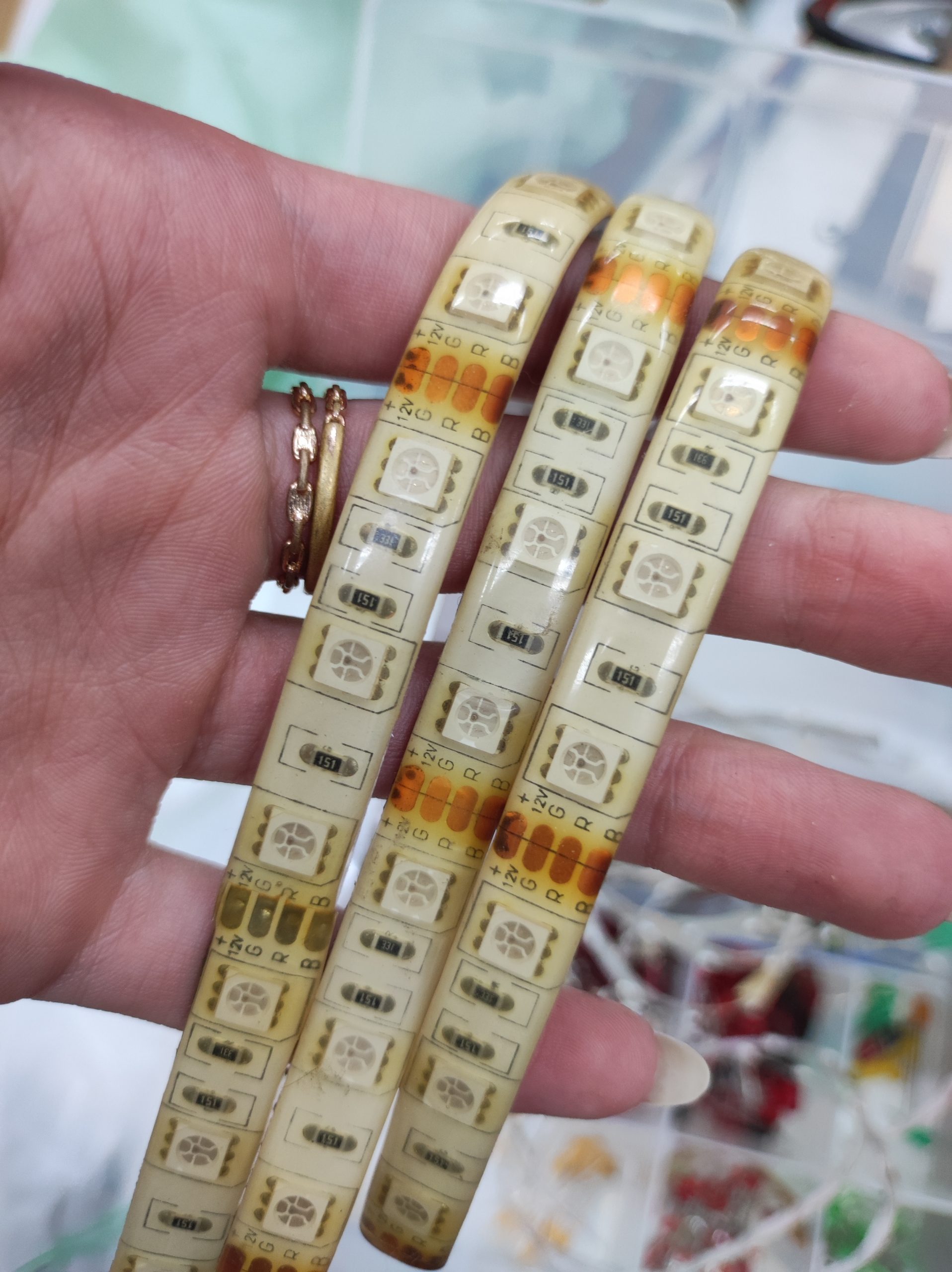

Led que será utilizado
Estrutura até então

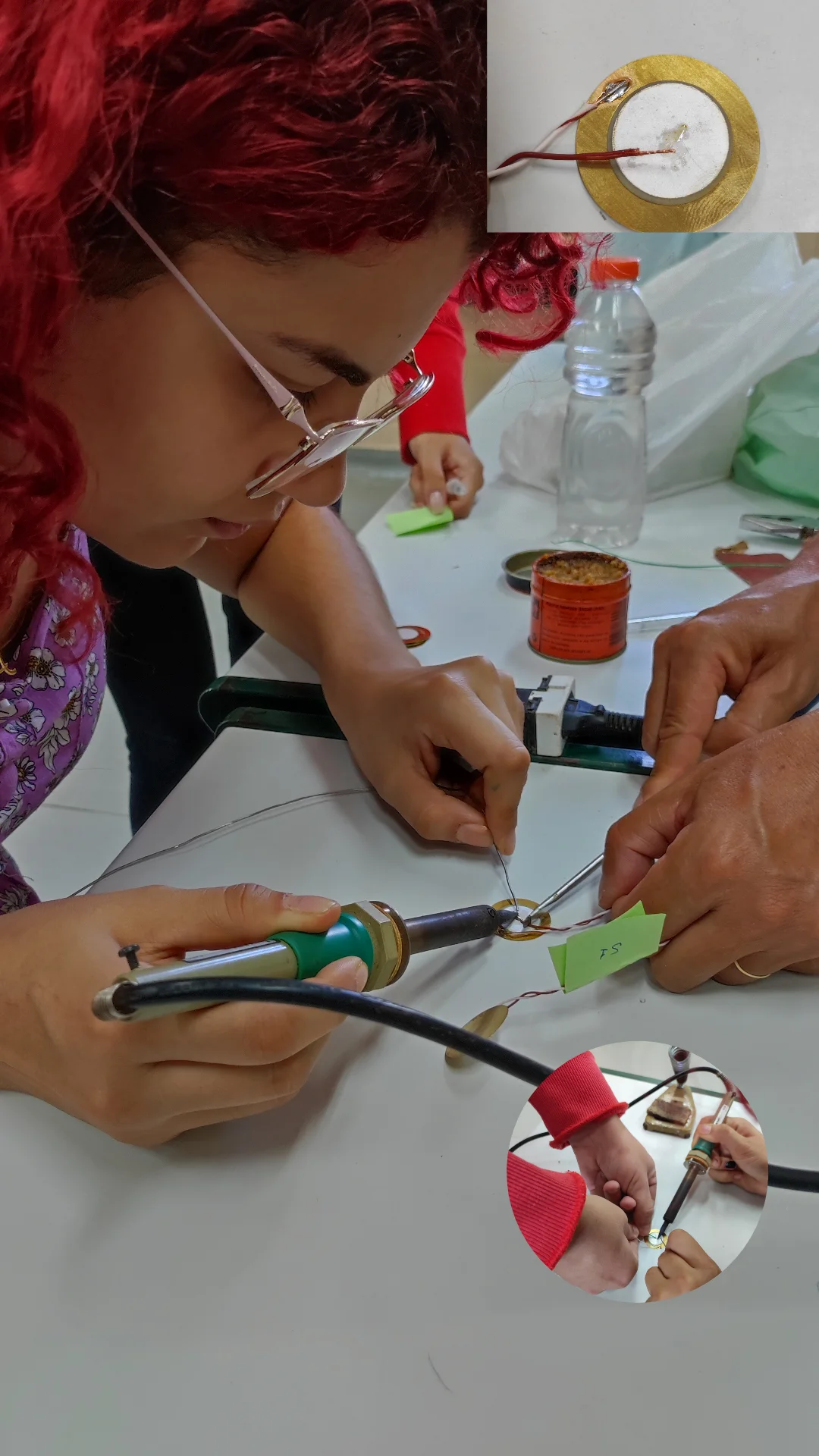

Soldando o piezoelétrico
IMG_20230318_210135_244

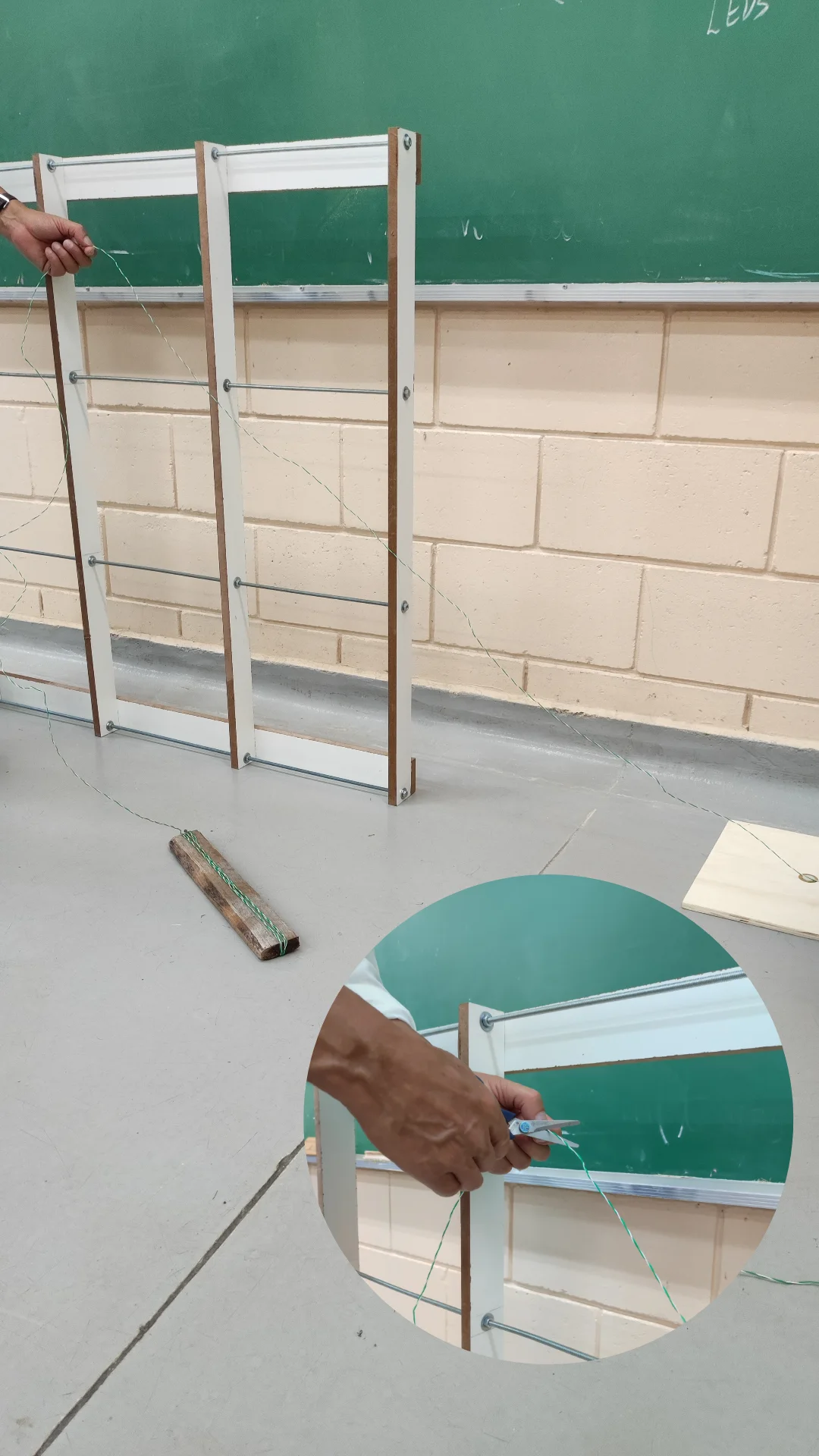

Fios que irão atrás da estrutura
IMG_20230318_205809_183

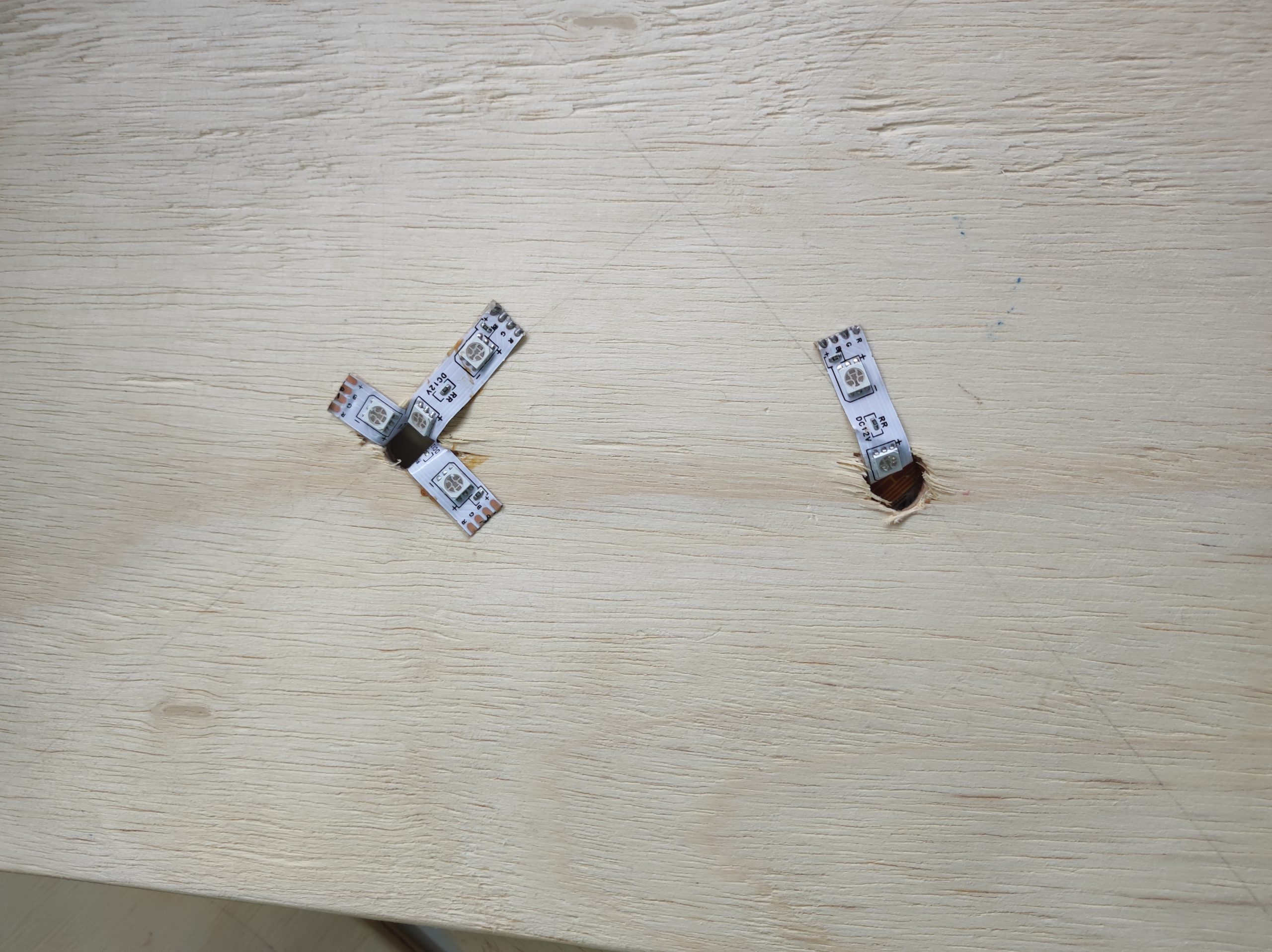

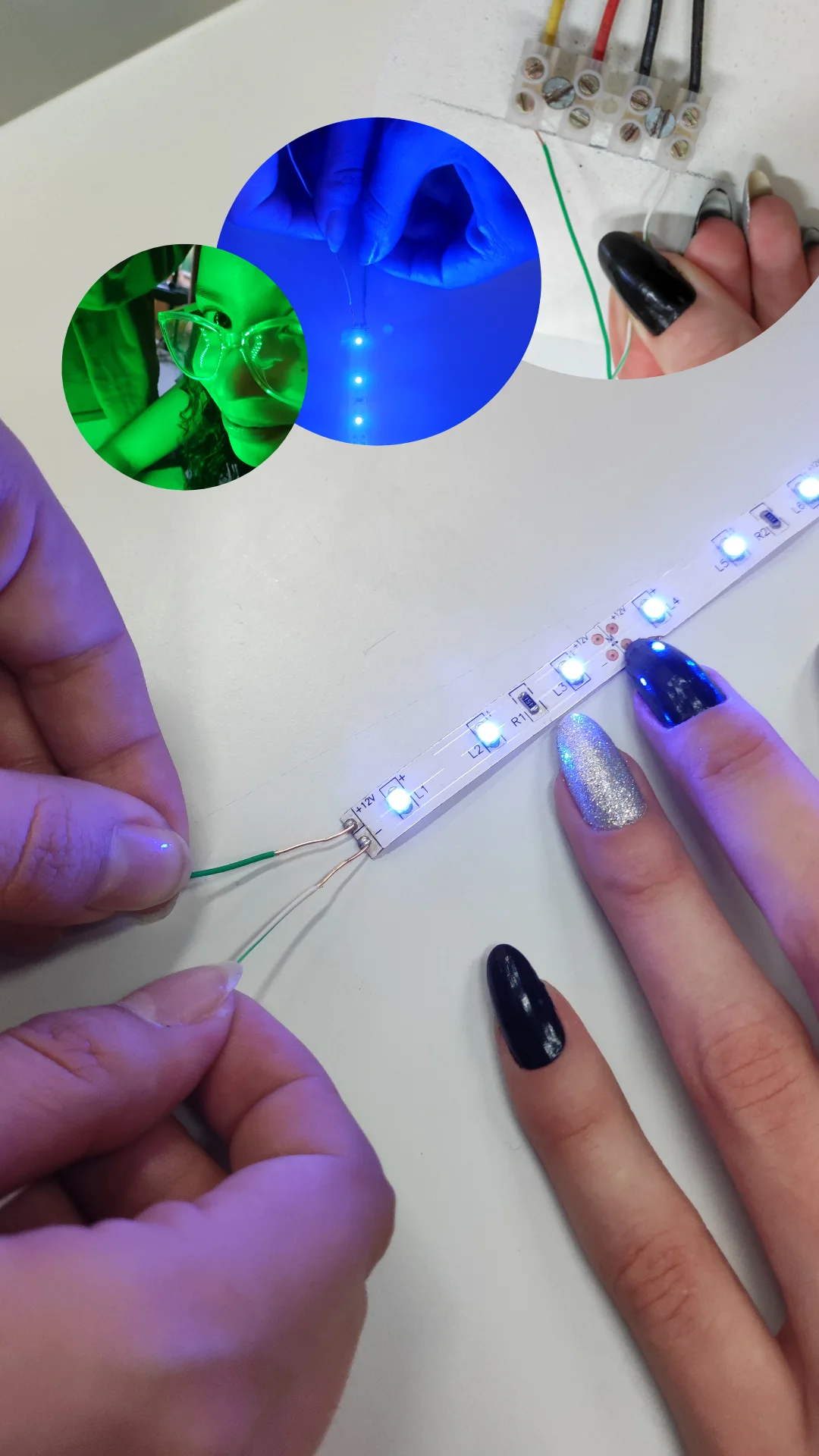

Montagem para ligar o led
IMG_20230322_092313_327
Leds
Fresas para tupia

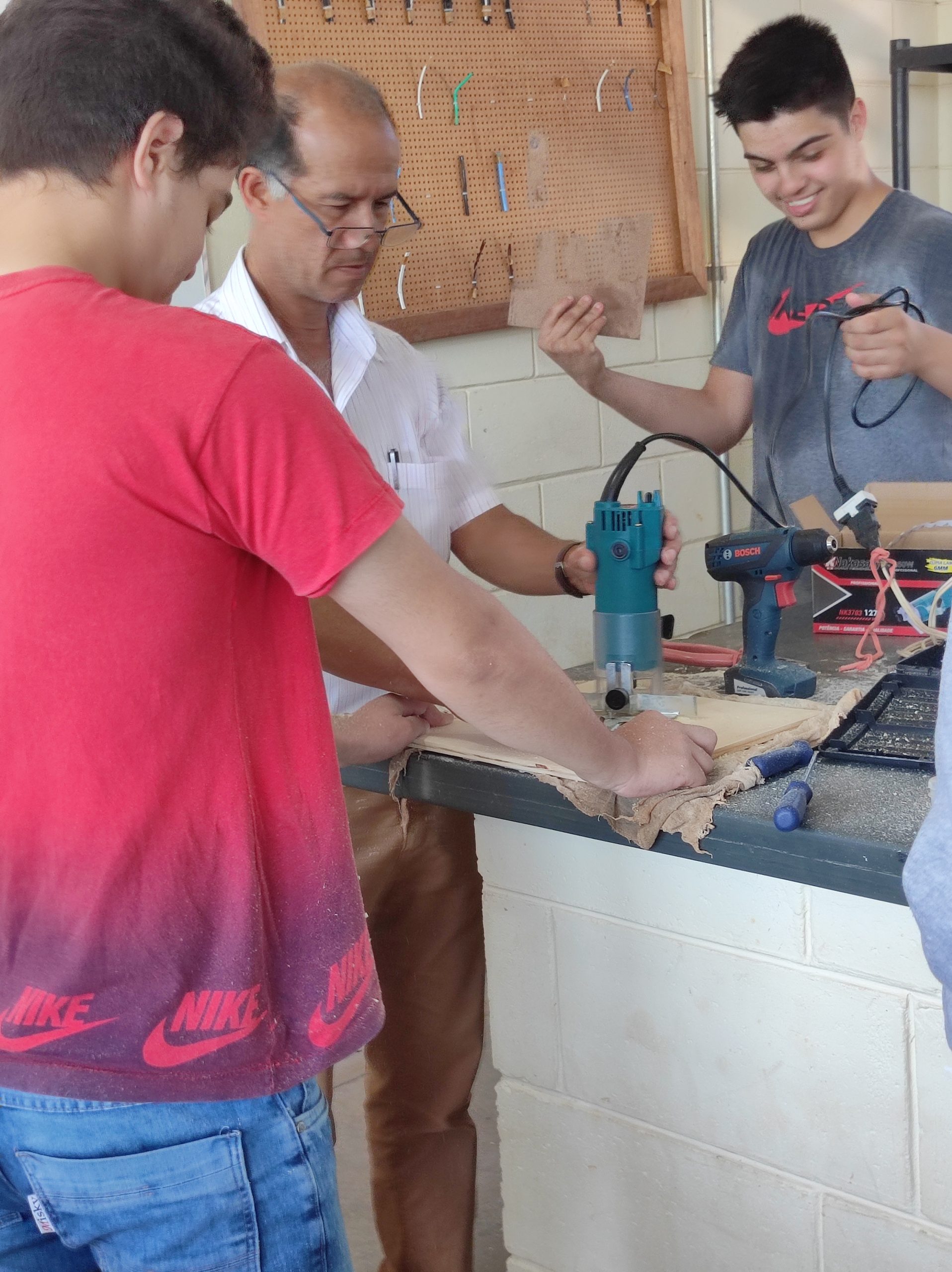

Tupia

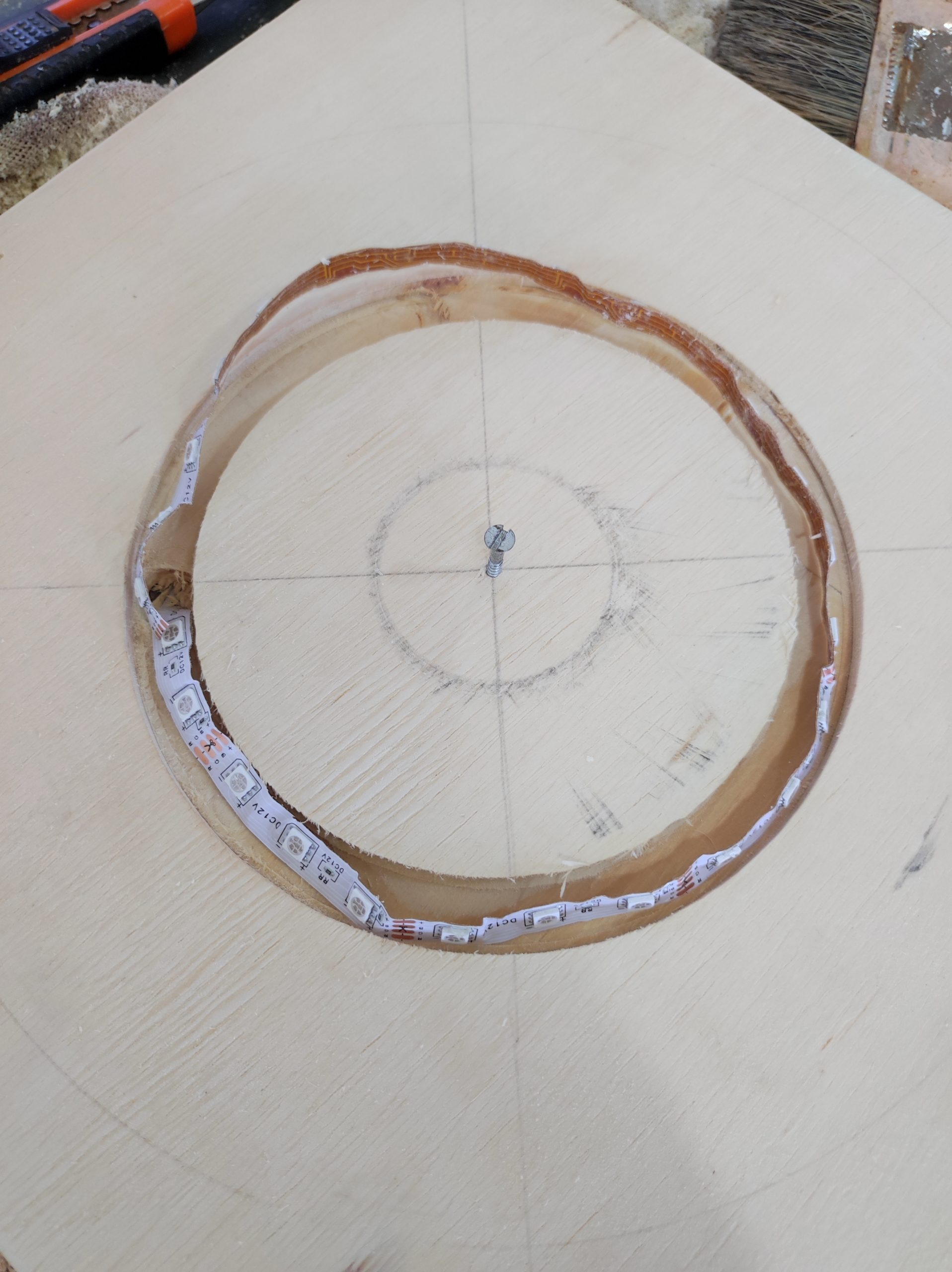

Led aplicado na base

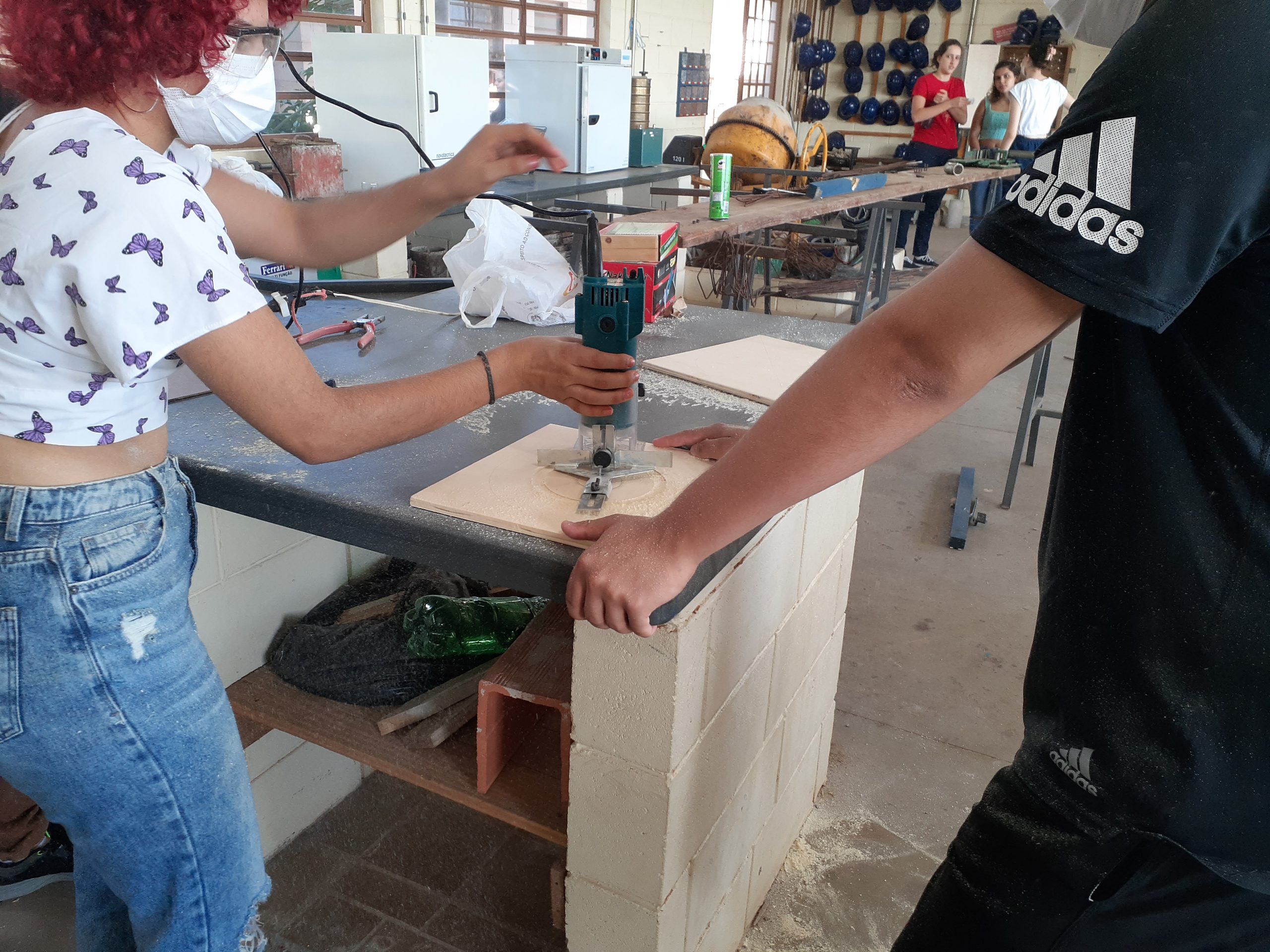

Abertura da cavidade circular

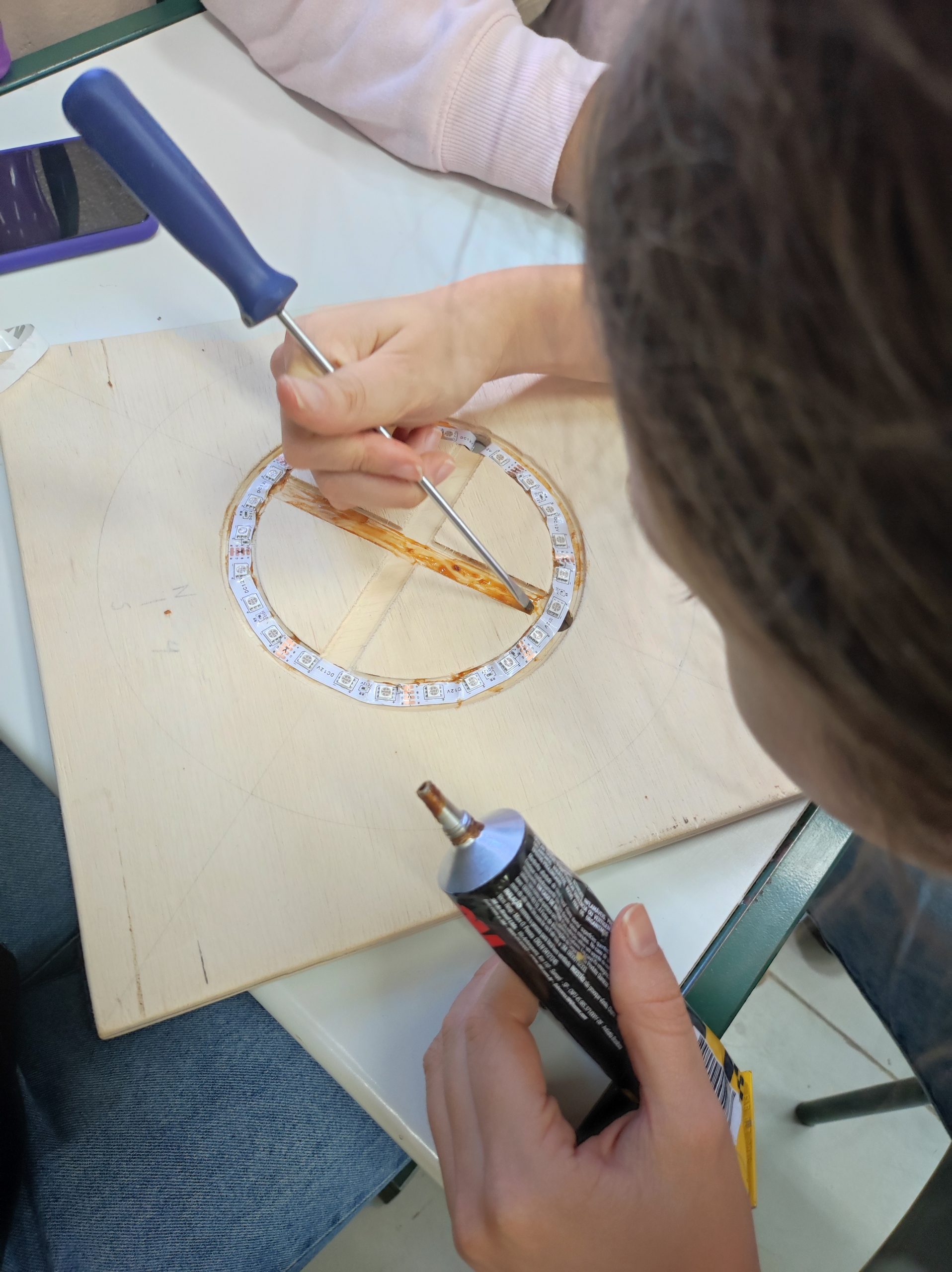

Colando o led na madeira

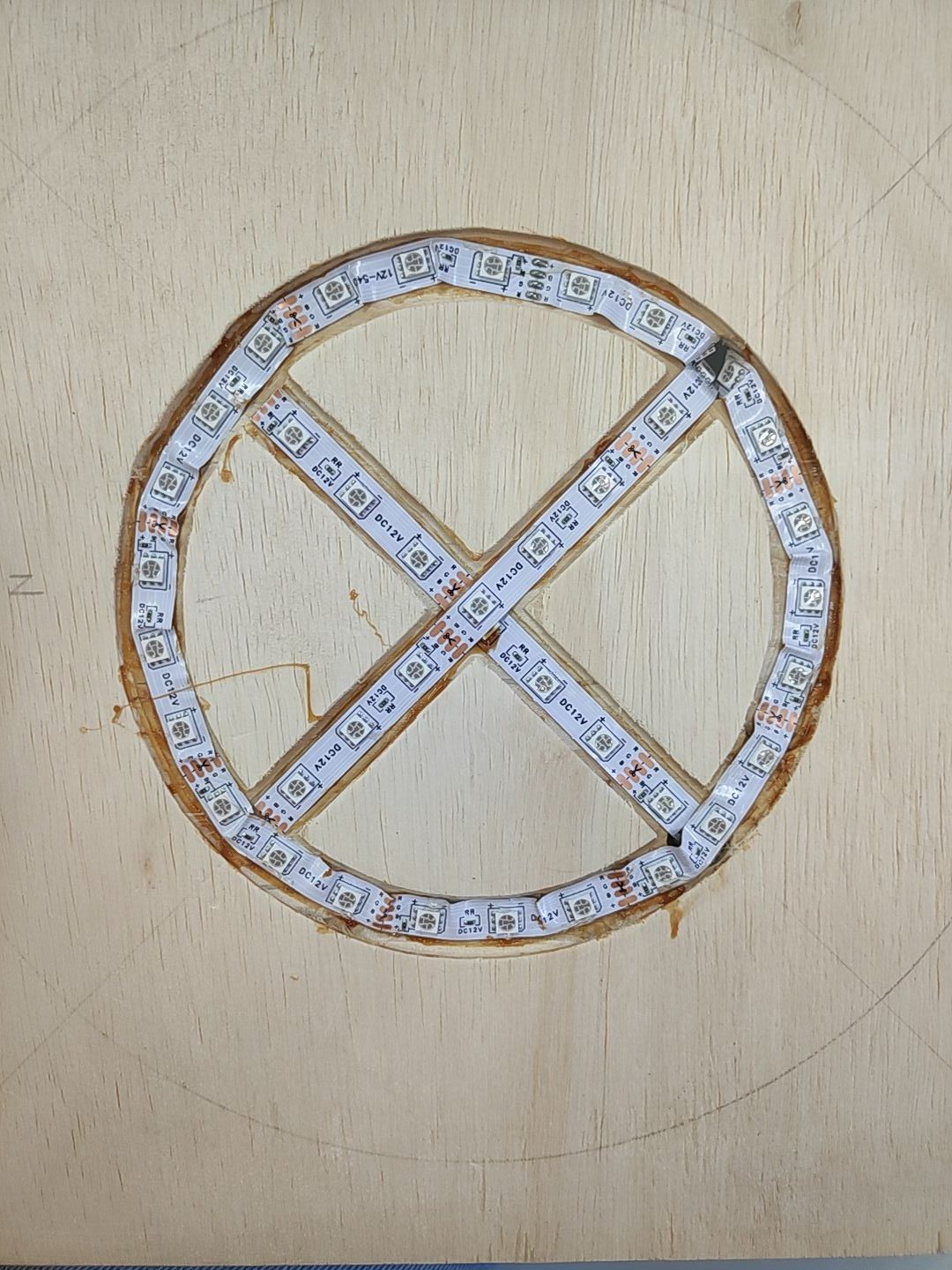

Led colado
Costas das placas

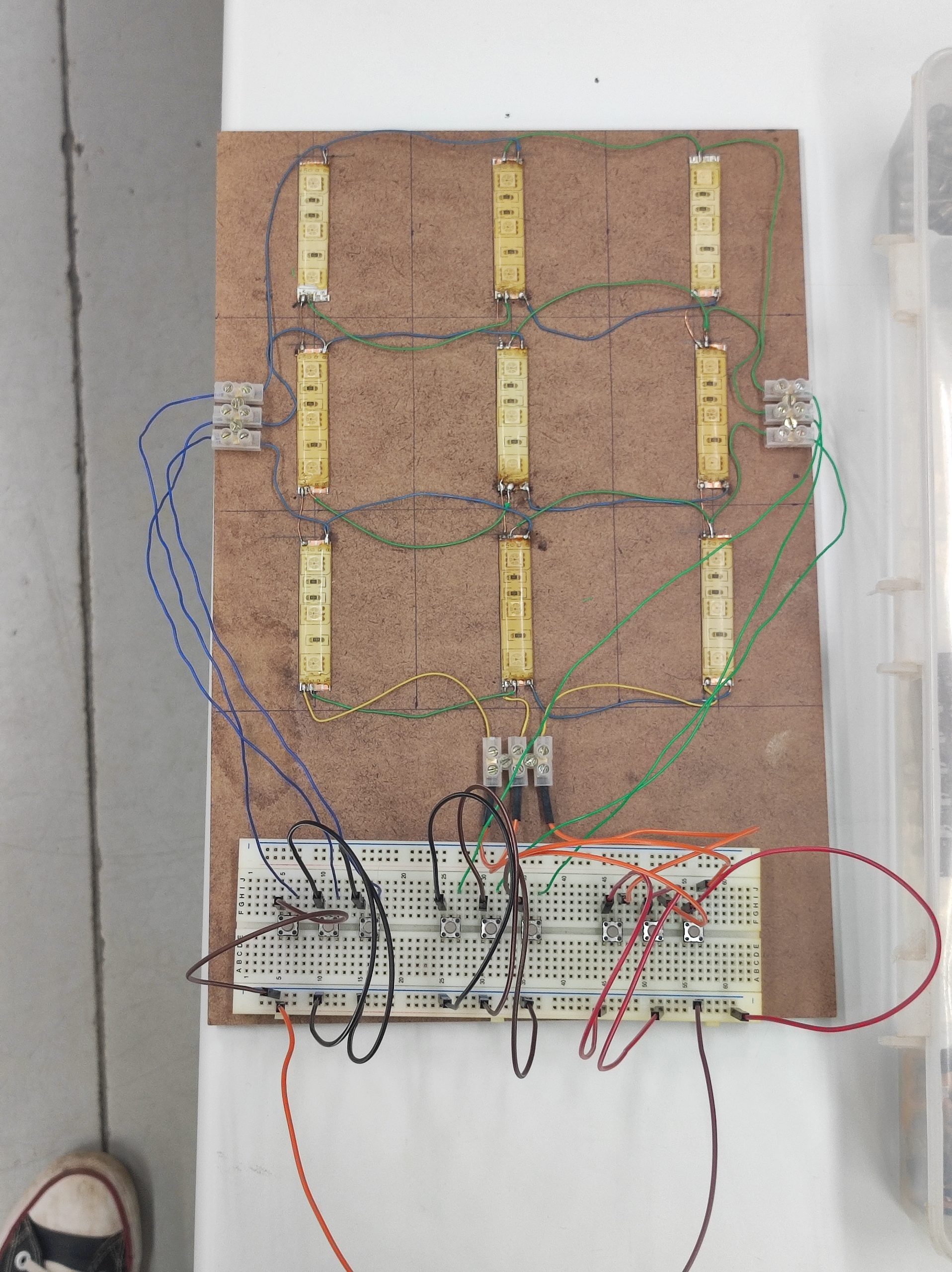

Protótipo do projeto
A placa do circuito acima é uma simulação em tamanho reduzido do painel final do jogo VelhaBall. O objetivo de se construir uma placa menor é simplificar o manuseio, pois cada pedaço de fita led contém apenas 3 leds, enquanto o modelo final tem 27 leds.
A placa simplificada tem uma matriz de 3 linhas por 3 colunas. Cada linha é alimentada pela tensão positiva da fonte ( + ) cujos fios são de cor amarela. As colunas estão conectadas à tensão negativa( – ) pelos fios da cor azul e verde, que acendem os leds das respectivas cores.
Tanto as linhas quanto as colunas passam por um interruptor de liga/desliga (micro-button ou micro-switch) de tal maneira que, por exemplo, ao pressionarmos o botão da linha 2 e o botão azul da coluna 2, o led azul posicionado no centro da matriz acenderá, posição [ 2,2 ].
Este exercício de eletrônica visa apresentar aos estudantes como o sistema de chaveamento funciona para ligar um led ou conjunto de leds numa posição específica da matriz.
Numa etapa seguinte, os botões serão substituídos por transístores, os quais serão acionados pelo programa controlador do Arduíno.

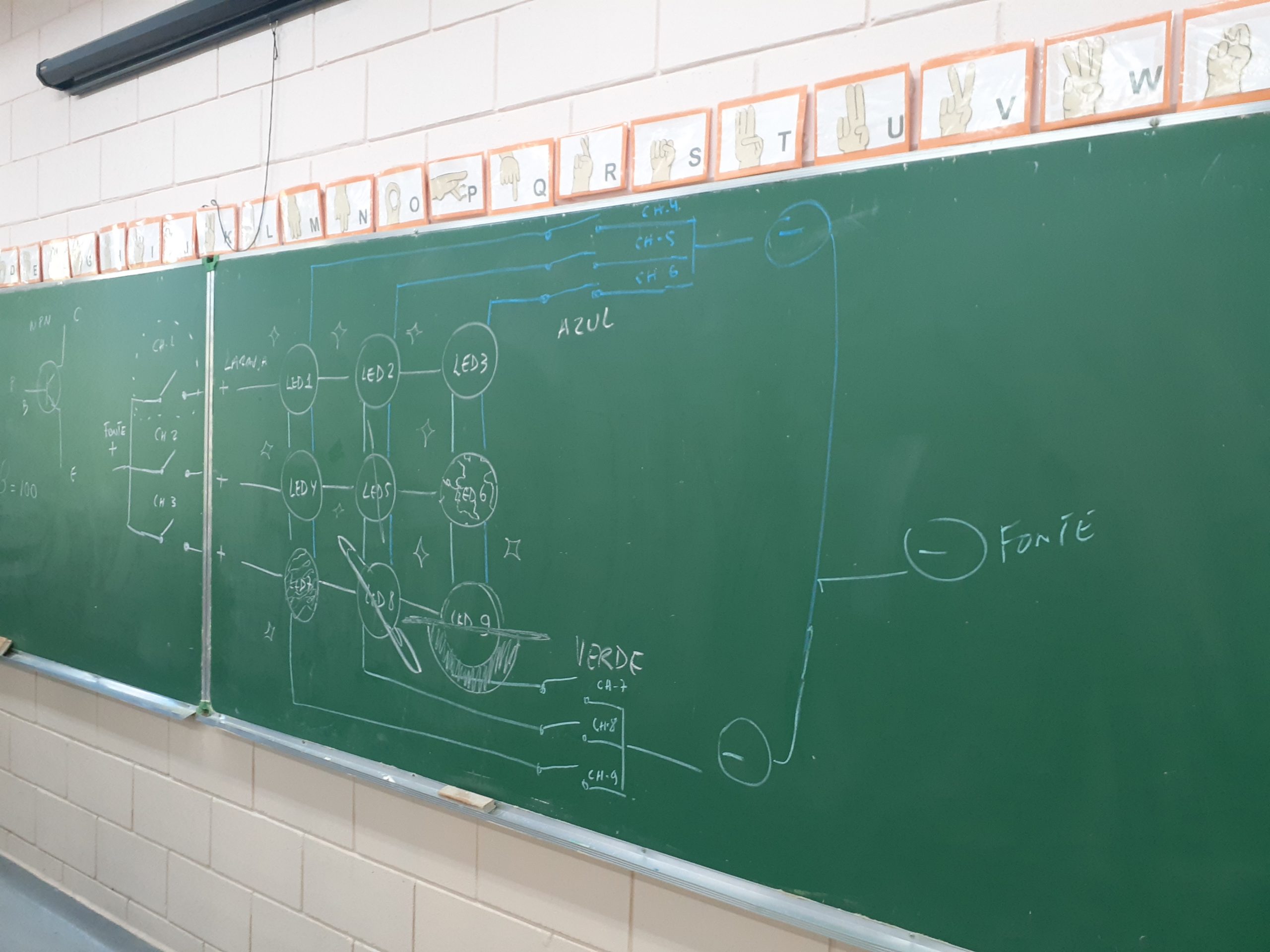

O quadro abaixo mostra o esquema elétrico de ligação:
Observe que os fios azul e verde são ligados ao negativo ( – ) e o fio branco é ligado ao positivo ( + ) da fonte de 12 volts.

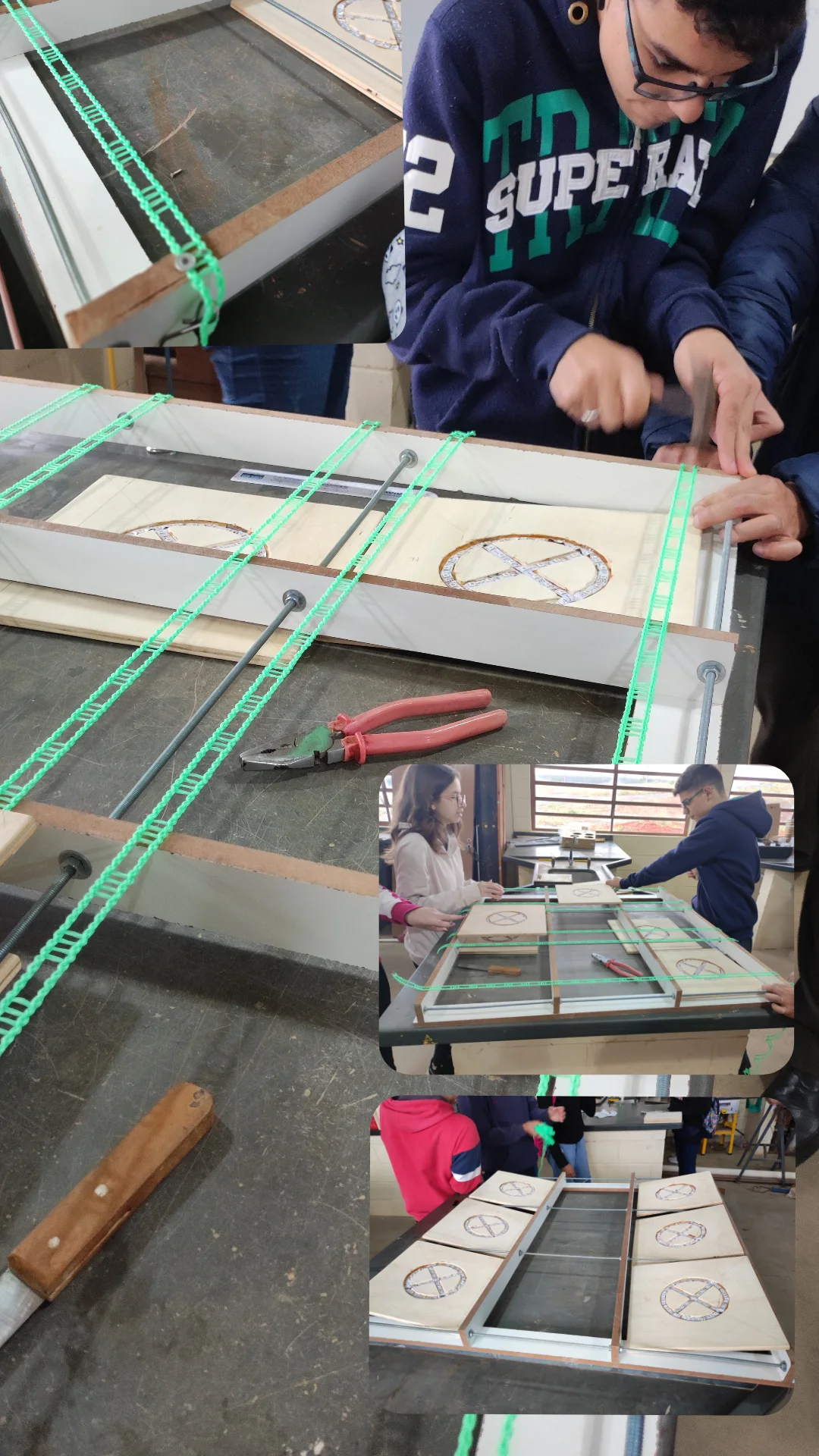

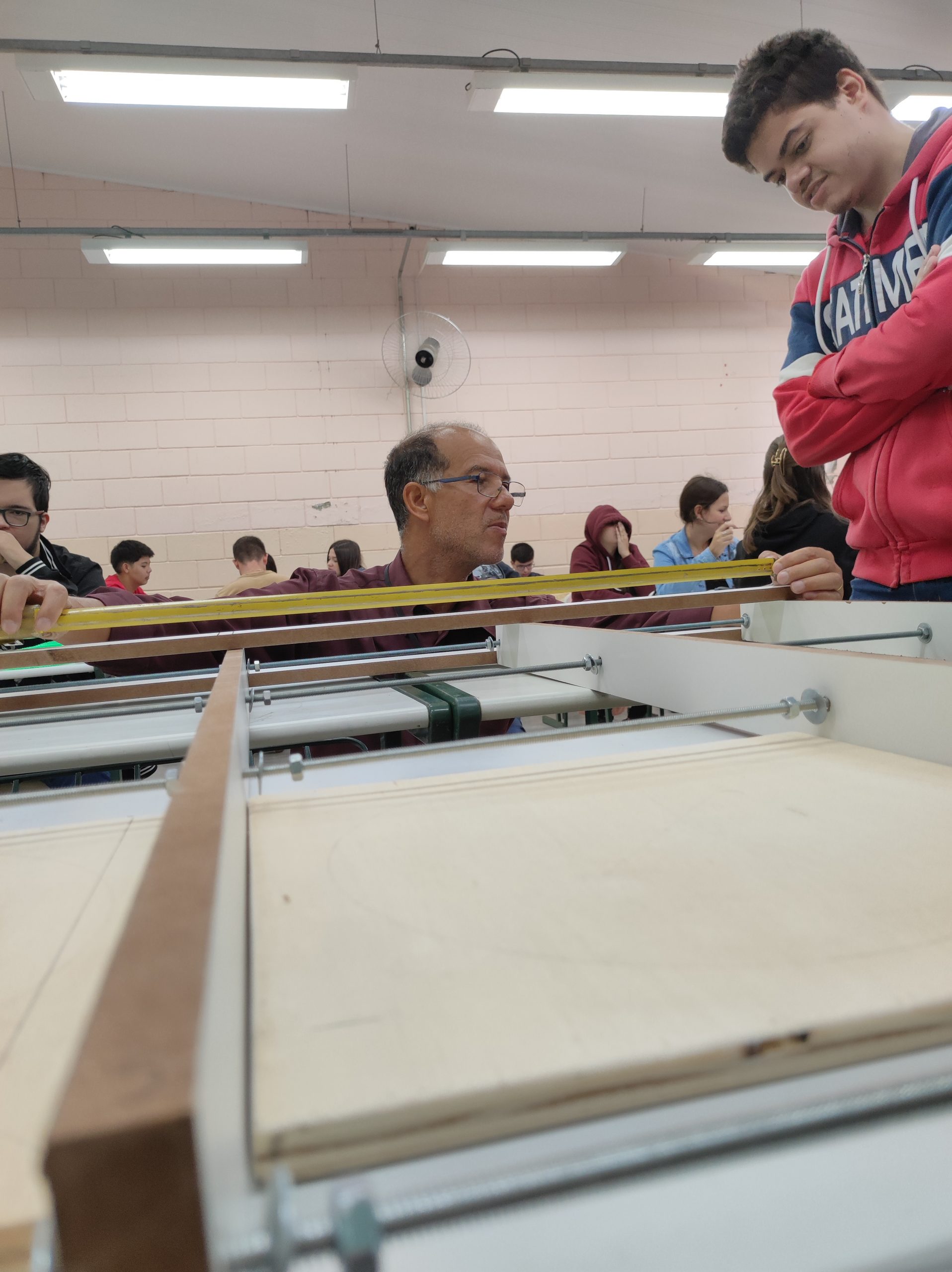

Vendo as dimensões das placas
IMG_20230522_154304_886
PNP e NPN
IMG_20230522_154429_174

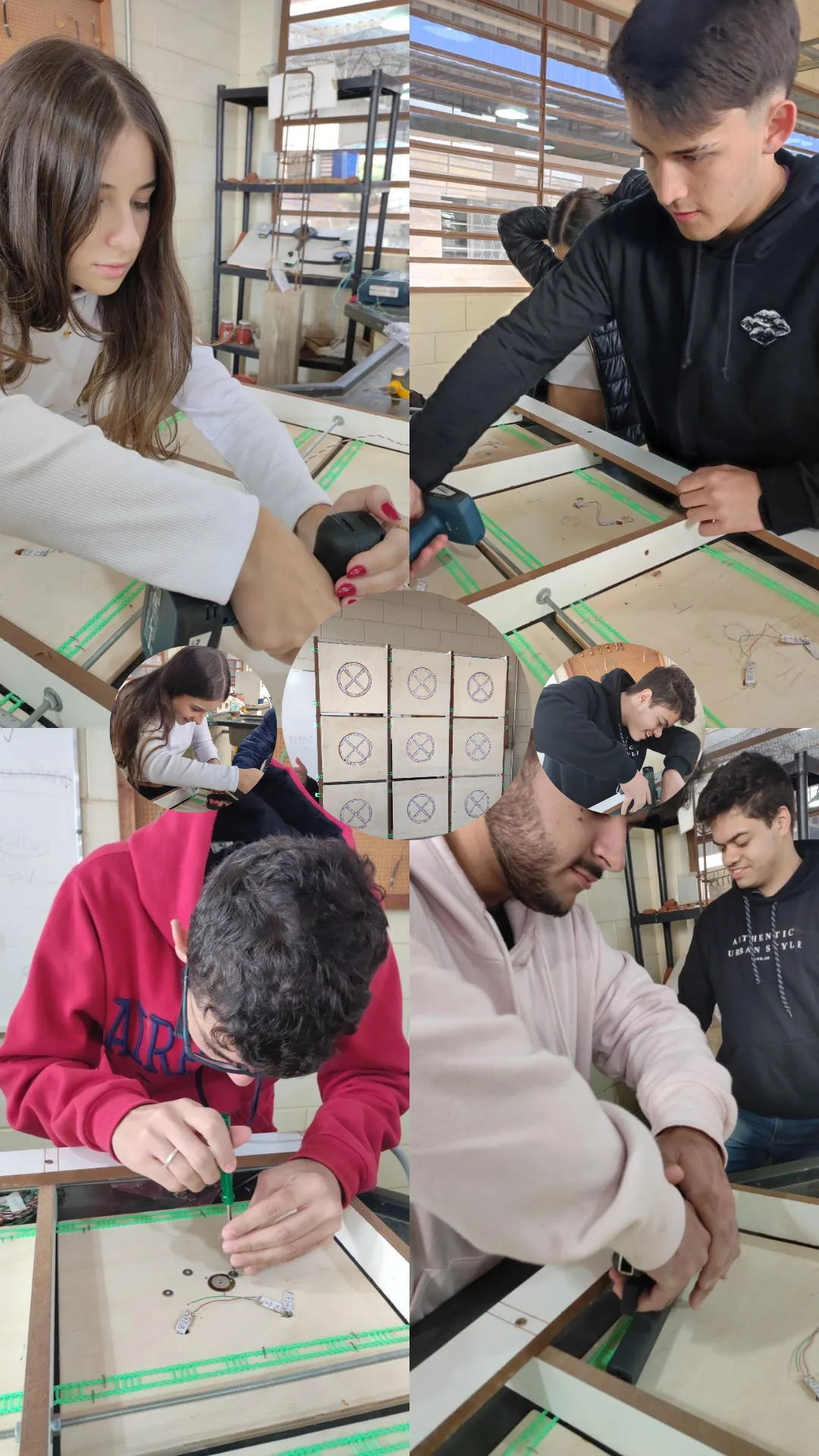

Parafusando e montando a placa
IMG_20230522_153955_969
Ligando os positivos com os negativos

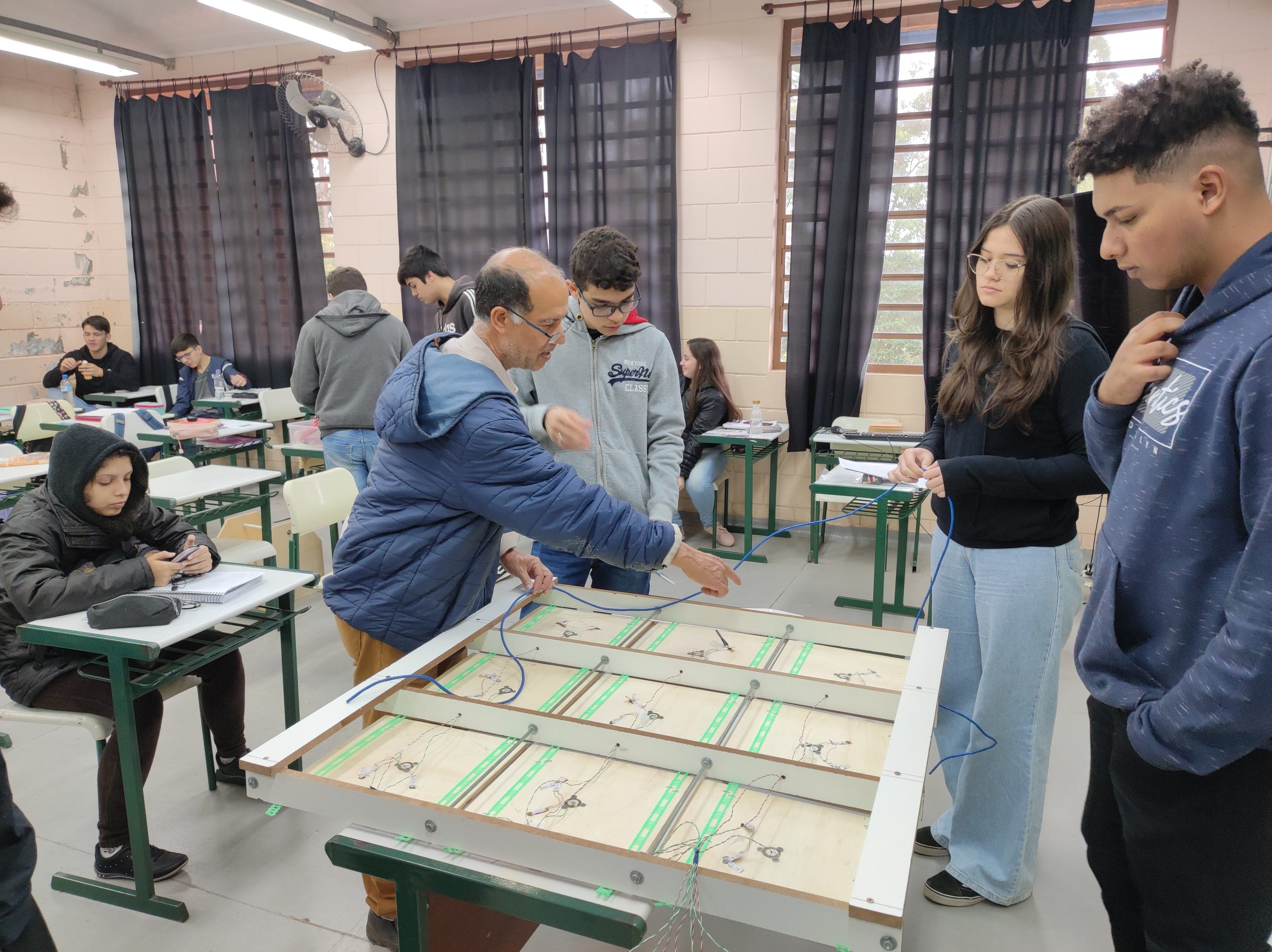

Verificando os fios

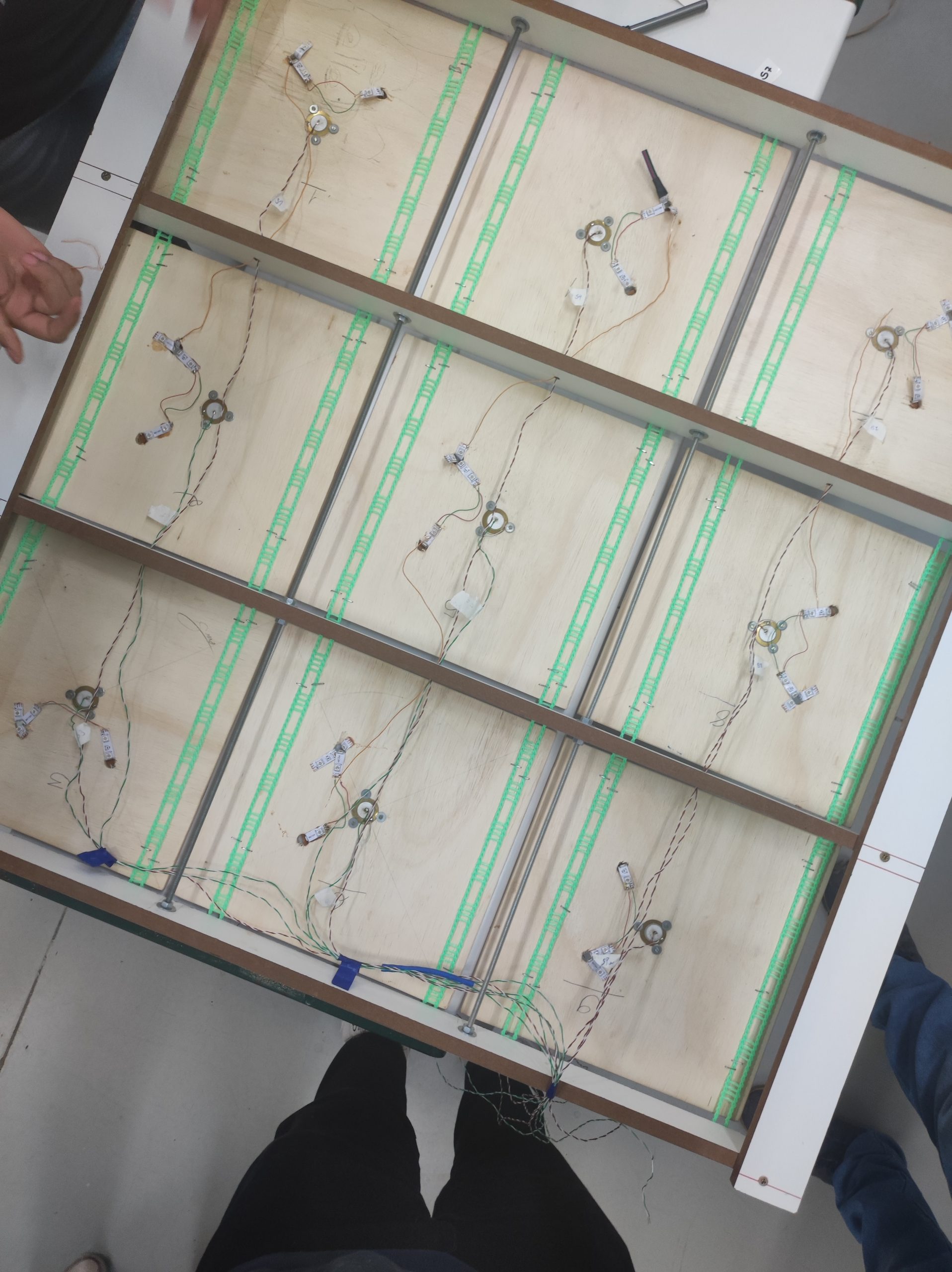

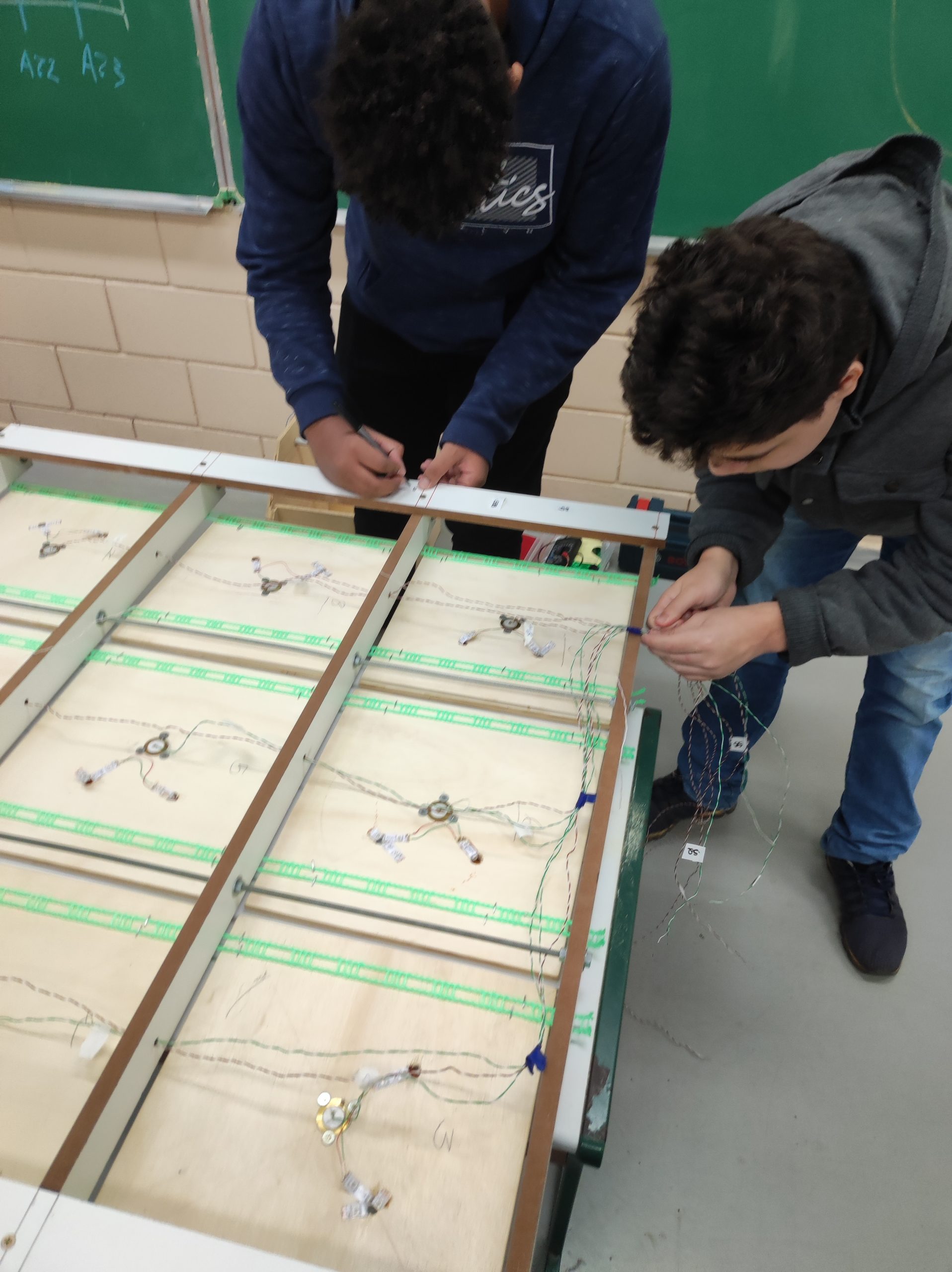

Estrutura com os fios em seus lugares

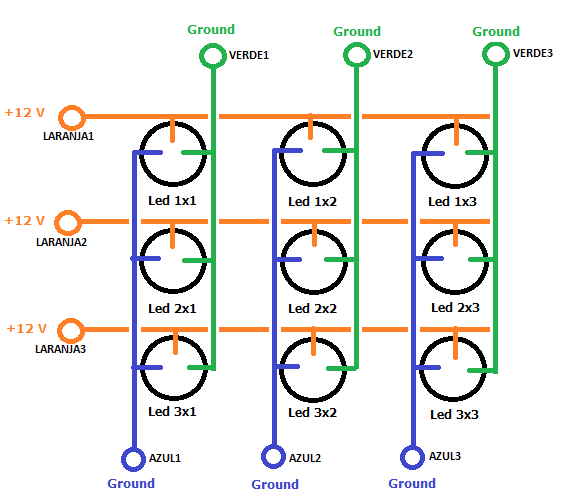

O esquema de ligação, mostrado abaixo, permite ligar os LEDs da matriz de maneira endereçada. Por exemplo, ao energizar o terminal LARANJA1 com 12 volts e conectar o terminal AZUL2 ao terra (Ground), o Led 1×2 acenderá na cor azul. Dessa forma é possível escolher a posição e a cor do LED a ser ligado.
Destacamos que as conexões em Laranja são comuns tanto para os LEDs do círculo (AZUL) quanto os do xis (VERMELHO), por isso, devemos uni-los.

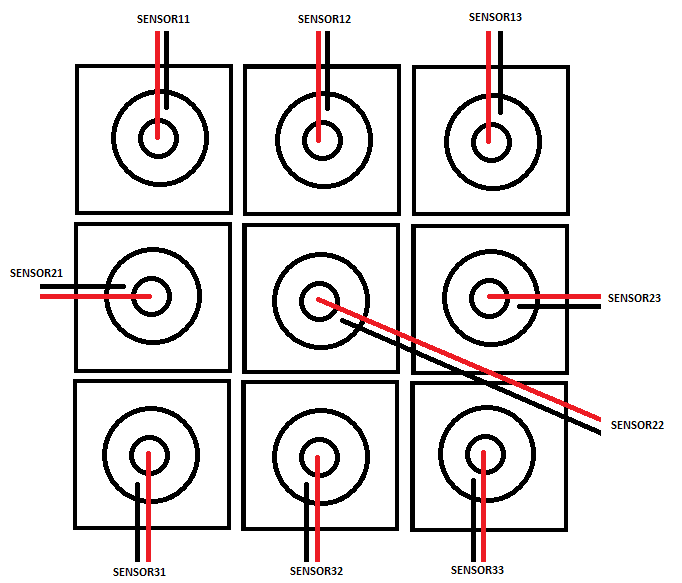

O esquema da figura abaixo mostra a ligação dos sensores toque (Cápsulas Piezoelétricas). Cada sensor será instalado numa posição da matriz. O nome dos sensores deverá indicar sua posição nessa matriz, de forma semelhante aos nomes dos LEDs.
