Velha Ball: 7) Construção do protótipo;
Nesta seção estão listadas as referências, pesquisas e testes realizados durante a construçao do protótipo do jogo.
Deixe um comentário
Você precisa fazer o login para publicar um comentário.
Nesta seção estão listadas as referências, pesquisas e testes realizados durante a construçao do protótipo do jogo.
Você precisa fazer o login para publicar um comentário.
11 Comentários

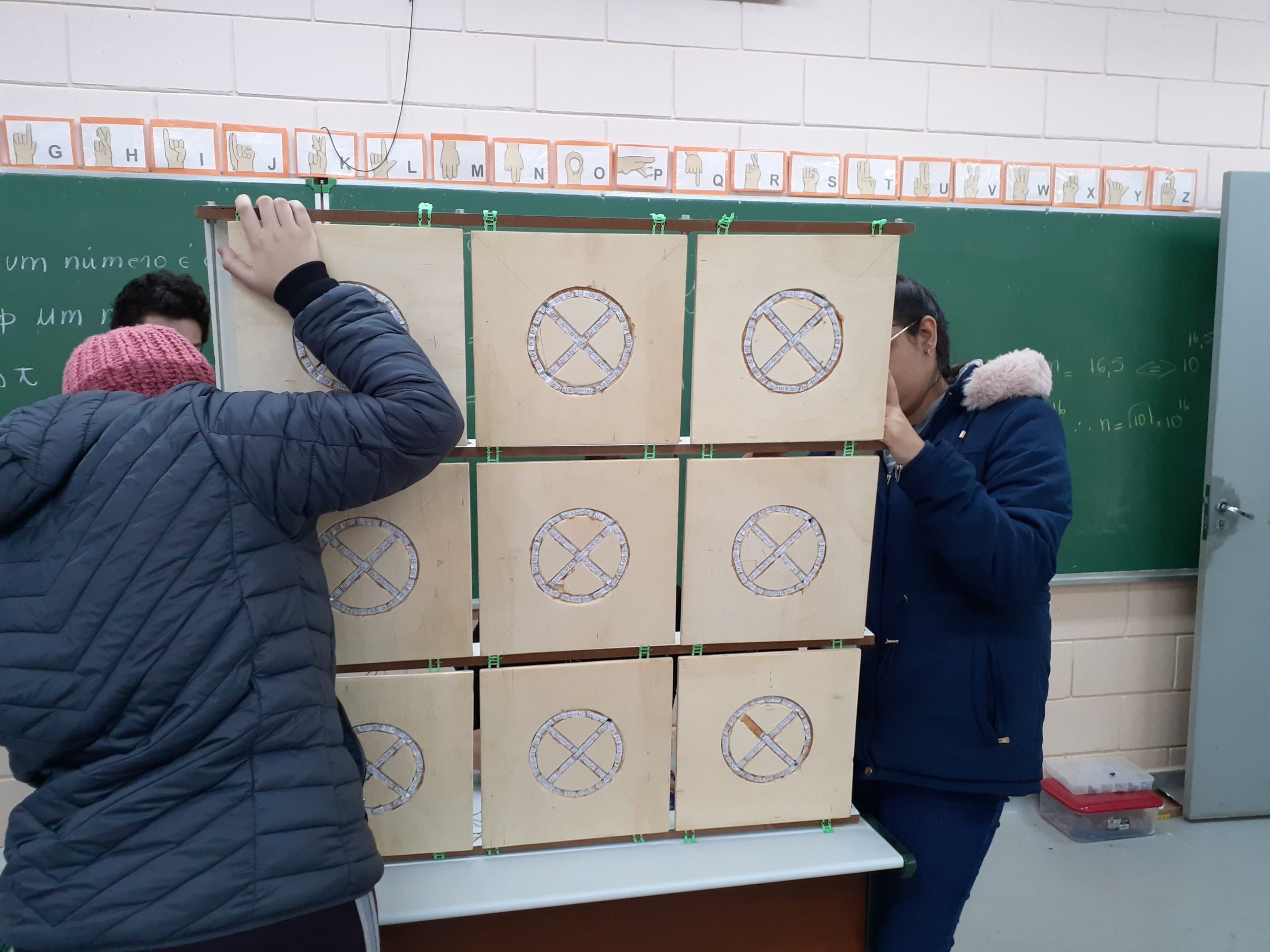

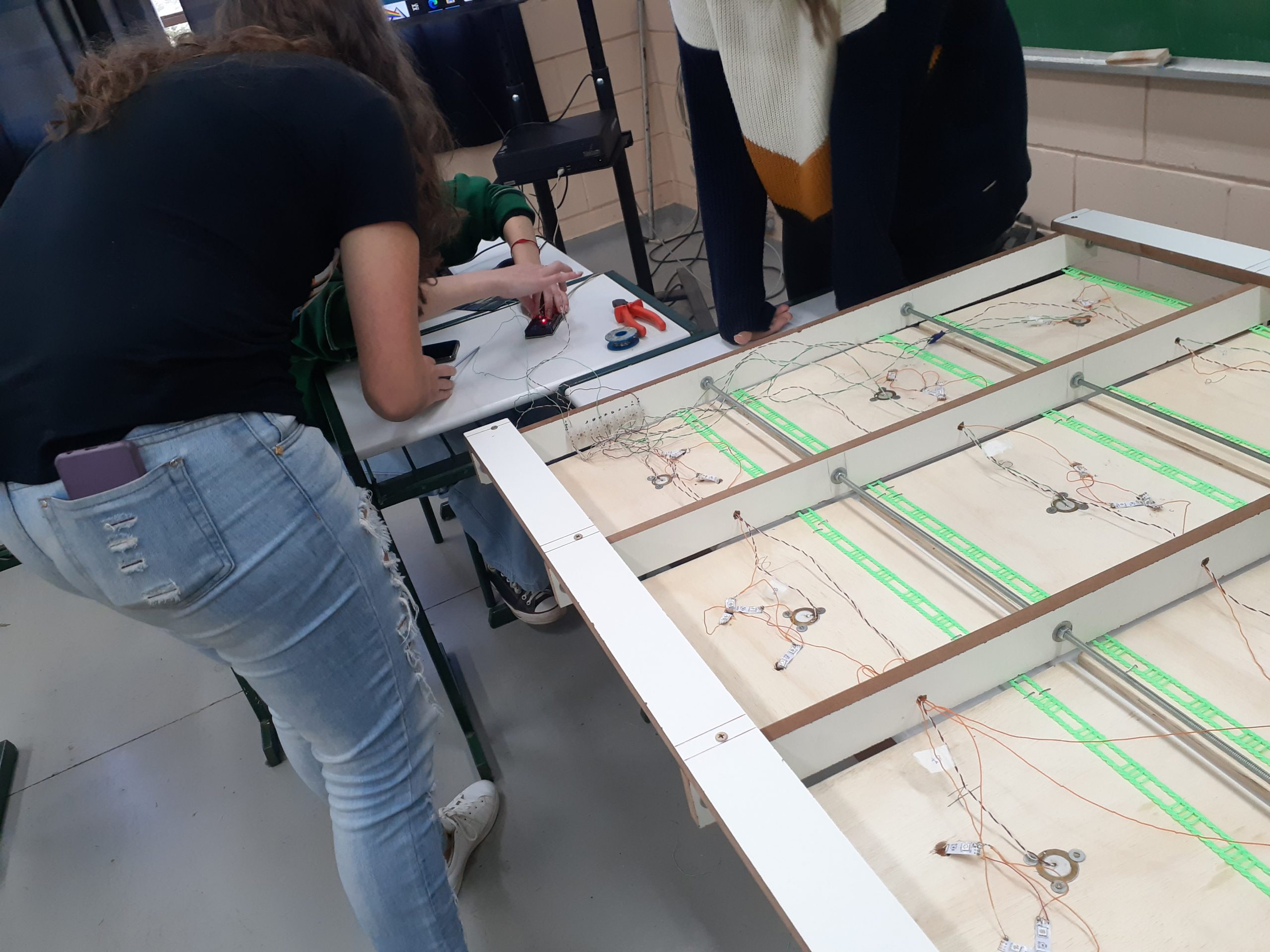

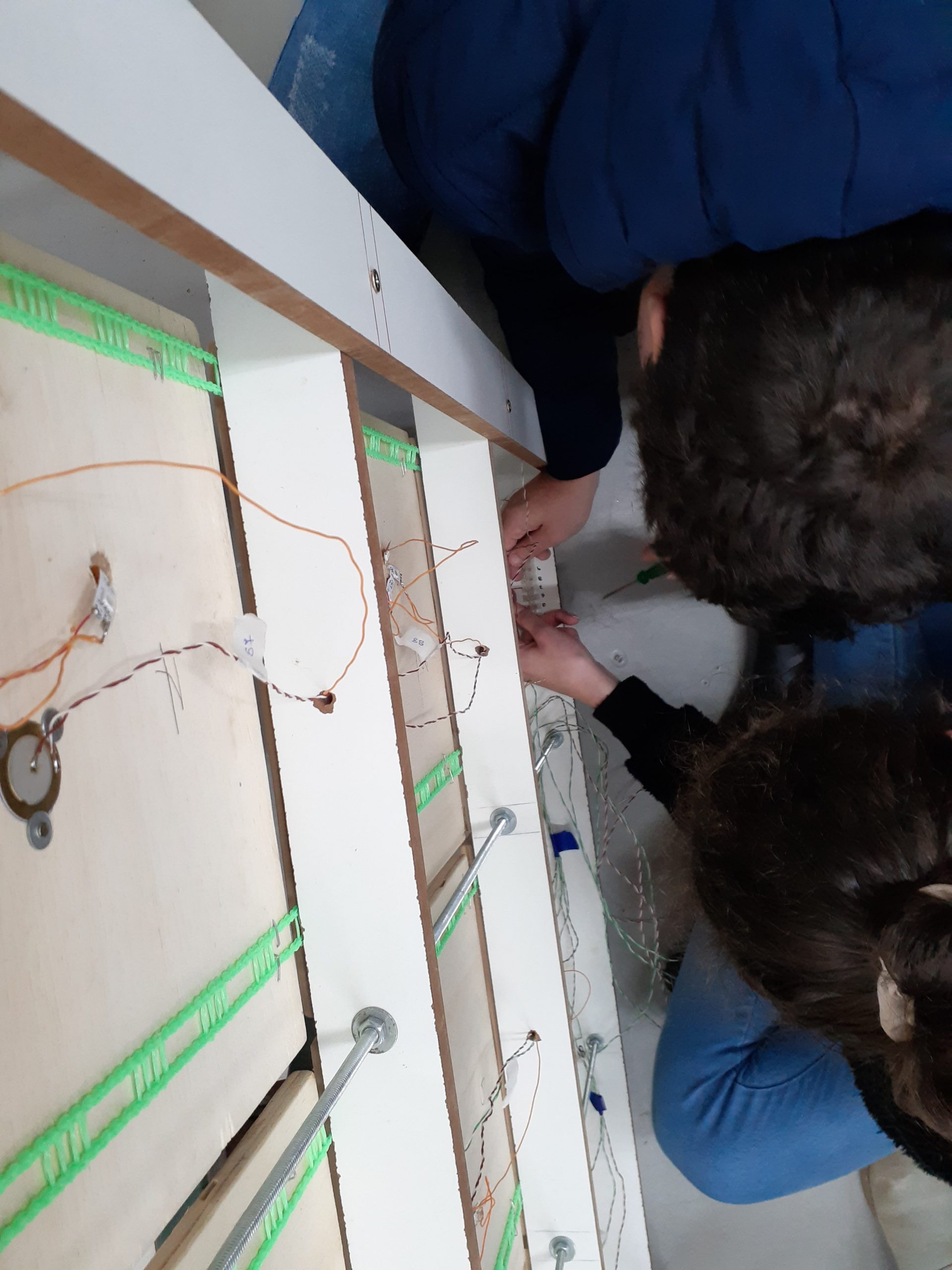

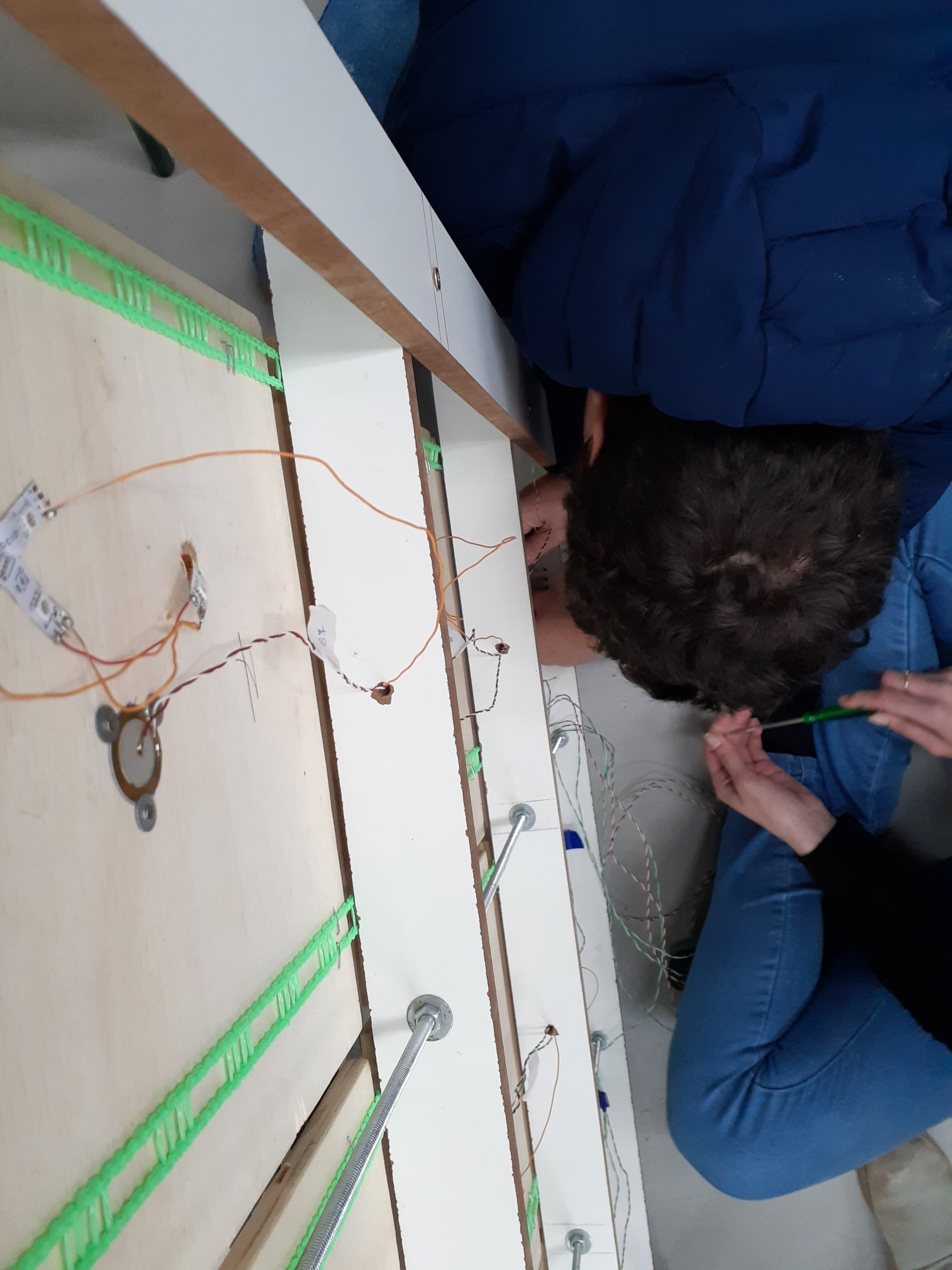

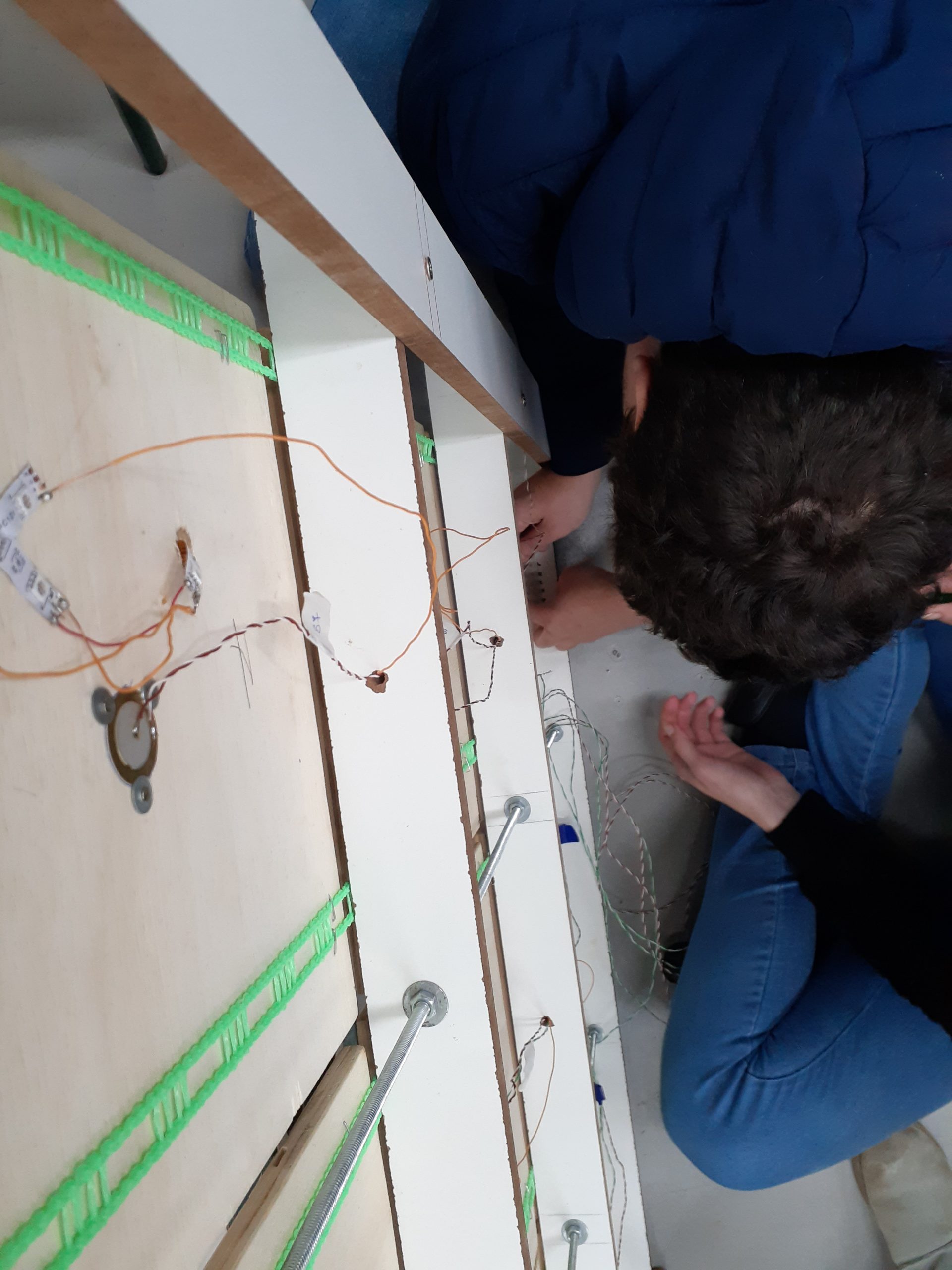

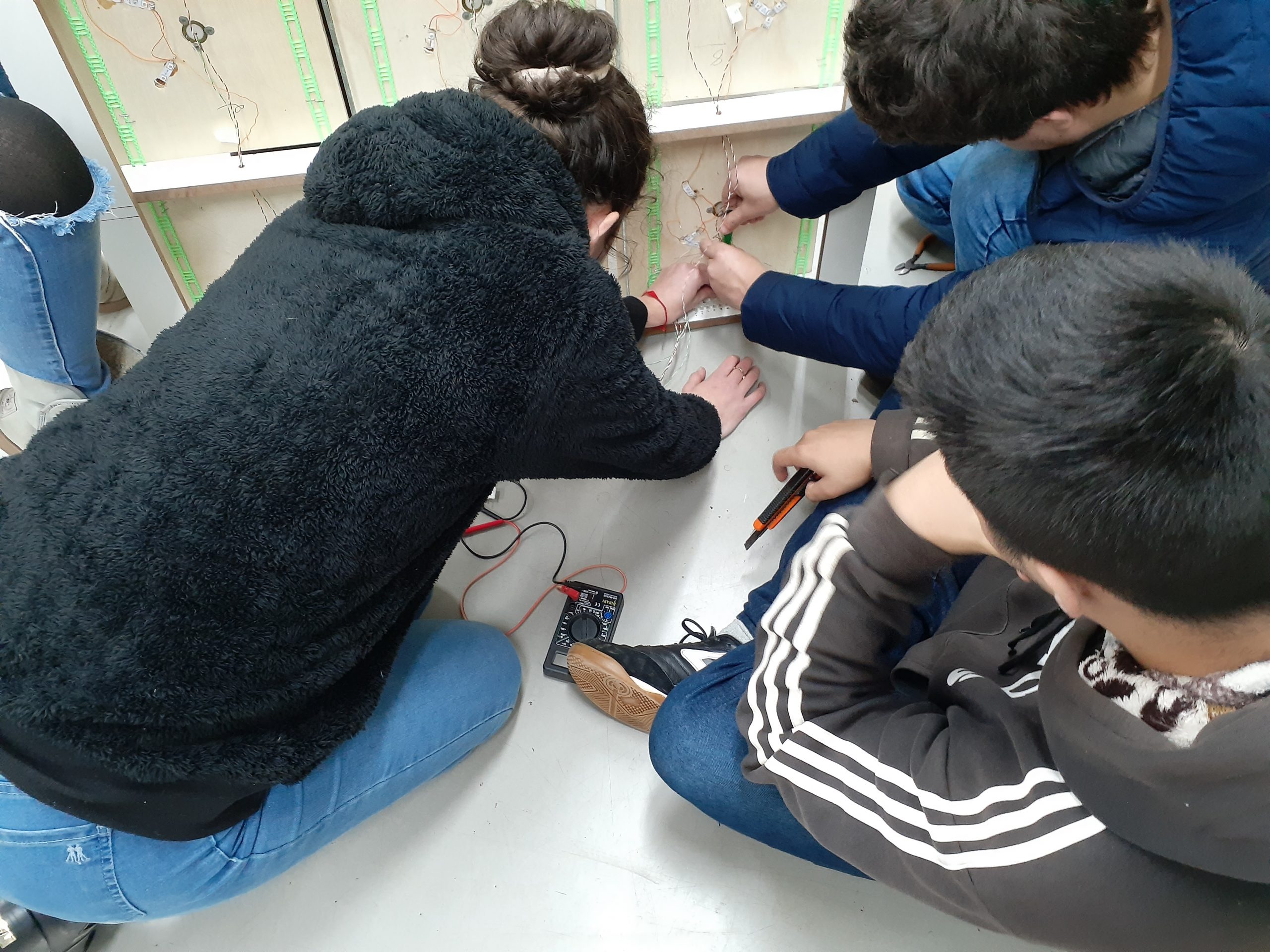

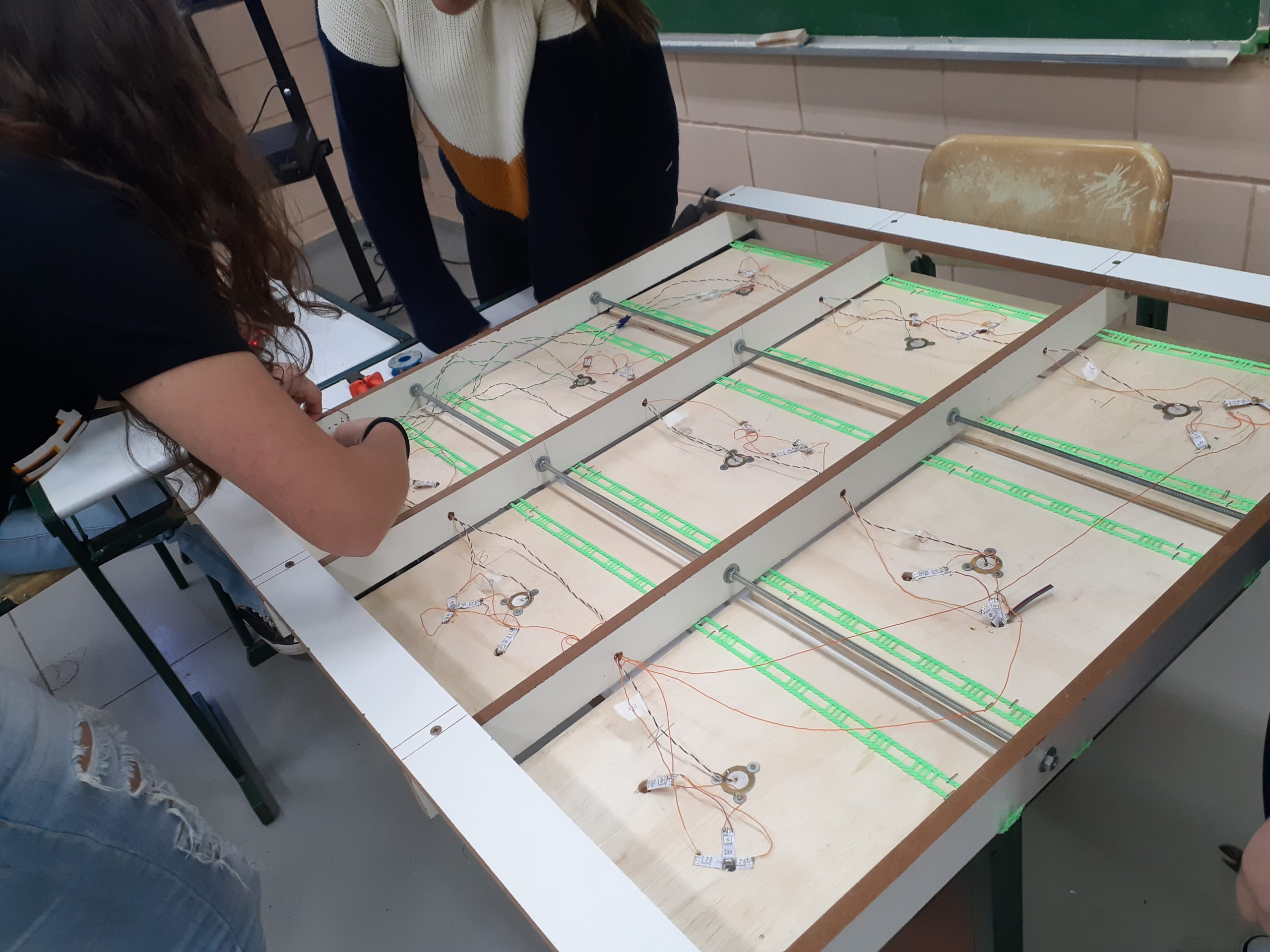

A matriz com os painéis está montada e a atenção dos estudantes está focada nas ligações de fios dos sensores PIEZO e fitas LED até as barras de terminais Sindal. Essas ligações precisam ser feitas, testadas e identificadas corretamente para facilitar a conexão ao terminais do Arduino.
Abaixo são listadas algumas fotos que mostram esse processo.
Foto 02:
Foto 03:
Foto 04:
Foto 05:
Foto 06:
Erro na marcação RGB+da fita LED:

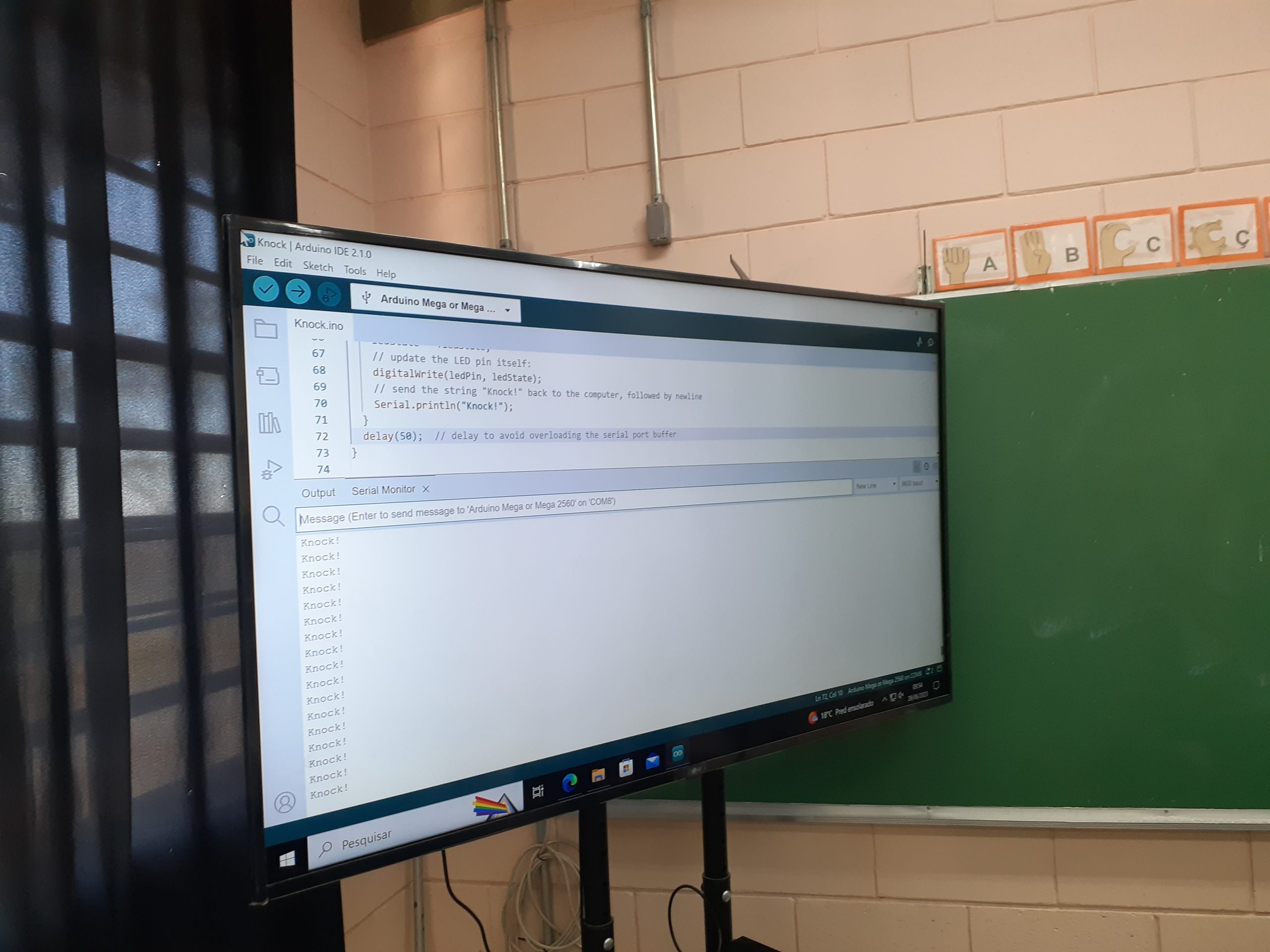

Testes de conexão Arduino + Painel >>> Foto 01
Testes de conexão Arduino + Painel >>> Foto 02
Testes de conexão Arduino + Painel >>> Foto 03
Atividade Proposta:
Desenhar, no espaço abaixo, o esquema elétrico que permita ao Arduino Mega controlar o acendimento das fitas Leds de cada painel.
O esquema deverá atender às seguintes necessidades:
1) O Arduino será alimentado por uma fonte de 9 V;
2) A fita Led será alimentada por uma fonte de 12 V;
3) A fita Led tem o terminal positivo (+) comum;
4) O transistor a ser utilizado é o 2N2222 (NPN);
5) A corrente necessária para cada fita Led é de 120 mA;
6) Calcule o valor do resistor de base do transistor.
Esquema de ligação Arduino – VelhaBall com transistores
